Boolsche Operationen / Boolesche Funktion & Rundschnitt
Mit diesen Bearbeitungsfunktionen könne Sie aus Basisobjekten verschiedensten geometrische Formen
"schnitzen".
Bei der Boolschen-Funktion werden zwei oder mehr Körper miteinander kombiniert, abhängig
von der gewählten Operation.
Beim Runschnitt wird entlang einer Polylinien abgeschnitten oder geteil.
Folgende Operationen stehen zur Verfügung:
Verbinden
Alle definierten Objekte werden miteinander vereinigt.
Die definierten Objekte werden gelöscht, das durch die Vereinigung entstandene Objekt erhält die Eigenschaften von A.

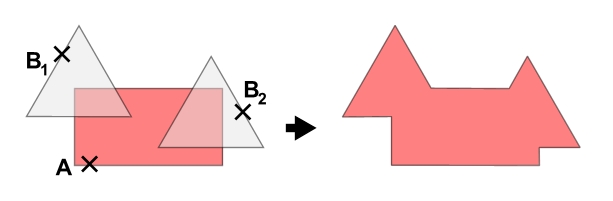

![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_1.jpg)
Schnitt
Es wird der Durchschnitt aller definierten Objekte gebildet.
Die definierten Objekte werden gelöscht, die durch den Durchschnitt entstandenen Objekte erhalten die Eigenschaften von A.

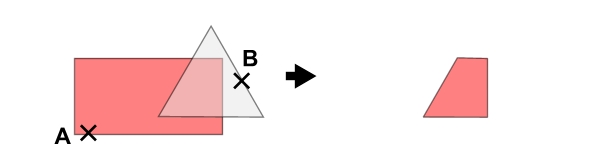

![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_2.jpg)
Differenz A-B
Alle Bs werden von A abgezogen.
A wird gelöscht, die entstandenen Objekte erhalten die Eigenschaften von A.

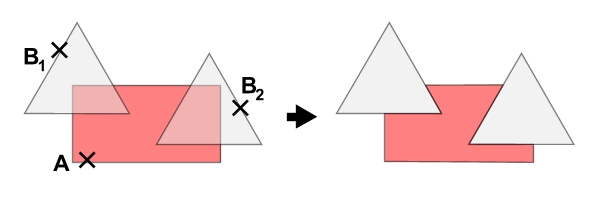

![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_3.jpg)
Differenz B-A
A wird von jedem B abgezogen.
Die Bs werden gelöscht, die entstandenen Objekte erhalten die Eigenschaften der entsprechenden Bs.

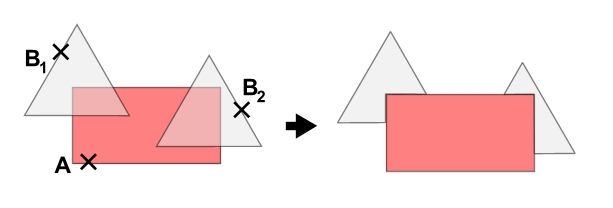

![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_4.jpg)

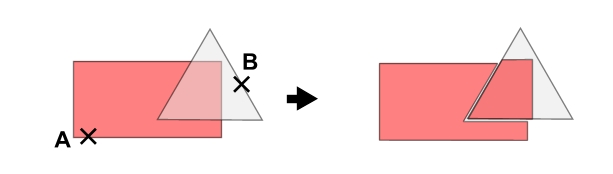

Teilen A
A wir geteilt in (A-B) und (A geschnitten mit B).
A wird gelöscht, die entstandenen Objekte erhalten die Eigenschaften von A.
![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_5.jpg)

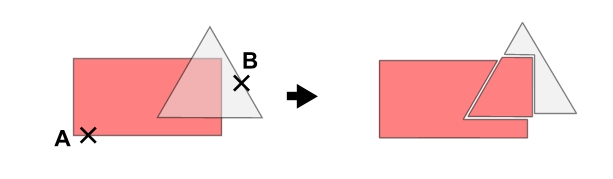

Teilen A und B
A wird geteilt in (A-B) und (A geschnitten mit B), B wird geteilt in (B-A).
A und B werden gelöscht, (A-B) und (A geschnitten mit B) erhalten die Eigenschaften von A, (B-A) erhält die Eigenschaften von B.
![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_6.jpg)
Leer A - alle B
In A wird für jedes B ein leeres Element eingefügt, das (A geschnitten mit B) entspricht.
Die eingefügten Leeren Elemente erhalten die aktuellen Attribute.

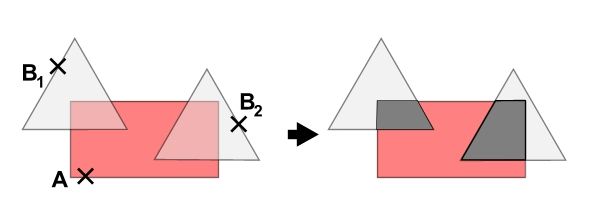

![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_7.jpg)
Leer alle B - A
In jedem B wird ein leeres Element eingefügt, das (B geschnitten mit A) entspricht.
Die eingefügten Leeren Elemente erhalten die aktuellen Attribute.

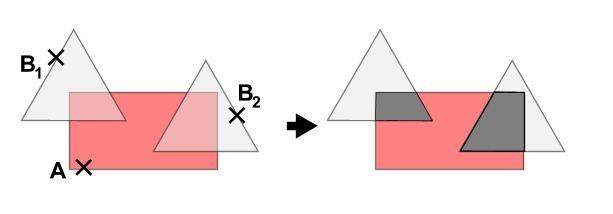

![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/bool_8.jpg)
Rundschnitt:
Ausschneiden eines Polygonumrisses:
Durch Eingabe eines Polygonzugs bestimmen Sie den Schnittumriss, der Umriss wird automatisch geschlossen.
Danach definieren Sie die Objekte, die ausgeschnitten werden sollen.

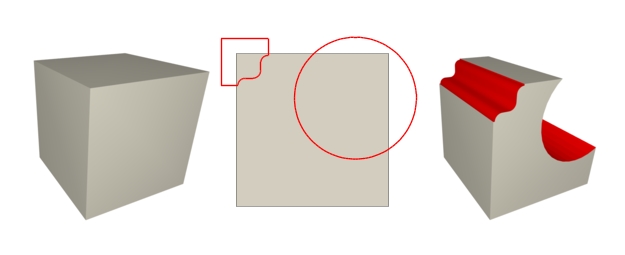

![ABIS Photostudio Oberfläche Support CAD AVA STATIK](img/slider/3d/boolsche/rundschnitt_1.jpg)
