IMPORT
Import vom vektor-, pixel- & textorientierten Daten
ABiSPlan unterstützt den Datenaustausch mit einer Vielzahl unterschiedlicher Programme, insbesonders mit allen auf AUTOCAD basierenden Anwendungen.
-
Referenzierter IMPORT
von DXF/DWG-Dateien,
rekursiv, angehängt
oder überlagert! -
PDF-Import
> Zugriff auf Ebenen
> Mit F3 / F4 fangbar
> Zuschnitt
> Maßstabsgerecht ...
DXF / DWG Datenimport
ABiSPlan 2D stellt 3 Möglichkeiten des DXF / DWG Datenimport zur Verfügung:
1. Vollständiger Import / Öffnen einer DXF/DWG-Datei
Importieren oder Öffnen einer DXF/DWG-Datein mit Modellbereich & allen angelegten Papierbereichen.
> Dateiversion: Autocad 2018
> CTB-Datei für Ploteinstellungen
> SHX-Datei für komplexe Linientypen
> Faktorielle Zuweisung beim Import
> Ebenenmanagement beim Import
> Attributänderung von Farben, Linientypen und Schriftarten
beim Import
Import der DXF/DWG-Objektdaten des Modellbereiches.
Hier können mehrere DXF/DWG-Dateien in ein Projekt importiert und frei positioniert werden,
3. Als Referenz / XREF
Referenzierter Import der DXF/DWG-Objektdaten des Modellbereiches.
Auch hier können mehrere DXF/DWG-Dateien in ein Projekt importiert und frei positioniert werden, vor allem aber mit dem Zusatz, dass der Import verknüpft ist.
XREF Referenzeigenschaften:
> Frei positionierbar
> Eigenes Layermanagement
> Eigene Verwaltung & Aktualisierung (Pfad & Ersatzpfad)
> Rekursiv / Anhängen oder Überlagern

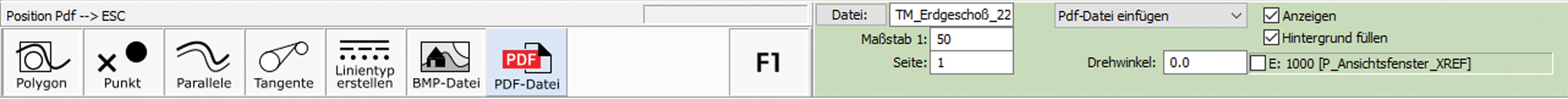

PDF Datenimport
Frei dreh- und skalierbar / maßstabsgerecht
Zuschneidbar
Vektorpunkte sind mit F3 / F4 fangbar
Zugriff auf die Ebenenstruktur
Freischalten des Hintergrunds
Wahl der angezeigten Seite
Frei dreh- und skalierbar / maßstabsgerecht
Eine PDF-Datei eines Bauplans ist ja im Grunde nichts anderes wie ein digitaler Ausdruck in einem bestimmten Maßstab.
Daher besteht die Möglichkeit beim Einlesen der PDF-Datei einen Import-Maßstab zuzuordnen, um die Daten maßstabsgerecht in ABiSPlan 2D zu positionieren.
Eine PDF-Datei ist einwenig UNGENAU!
Durch Umrechnungsfaktoren eignet sich ein importiertes PDF als Unterlage, aber nur bedingt zur Konstruktion.
Hintergrund füllen / nicht Füllen
Ist die Option Hintergrund füllen gewählt, wird der Hintergrund der Pdf-Unterlage mit weißem Hintergrund gefüllt.
Die Pdf-Unterlage verdeckt dabei alle darunterliegenden Zeichnungsobjekte. Ist diese Option nicht gewählt, wird der Hintergrund der Pdf-Unterlage nicht gefüllt, Zeichnungsobjekte unterhalb der Pdf-Unterlage sind sichtbar, sofern diese nicht von anderen Objekten der Pdf-Datei verdeckt werden.

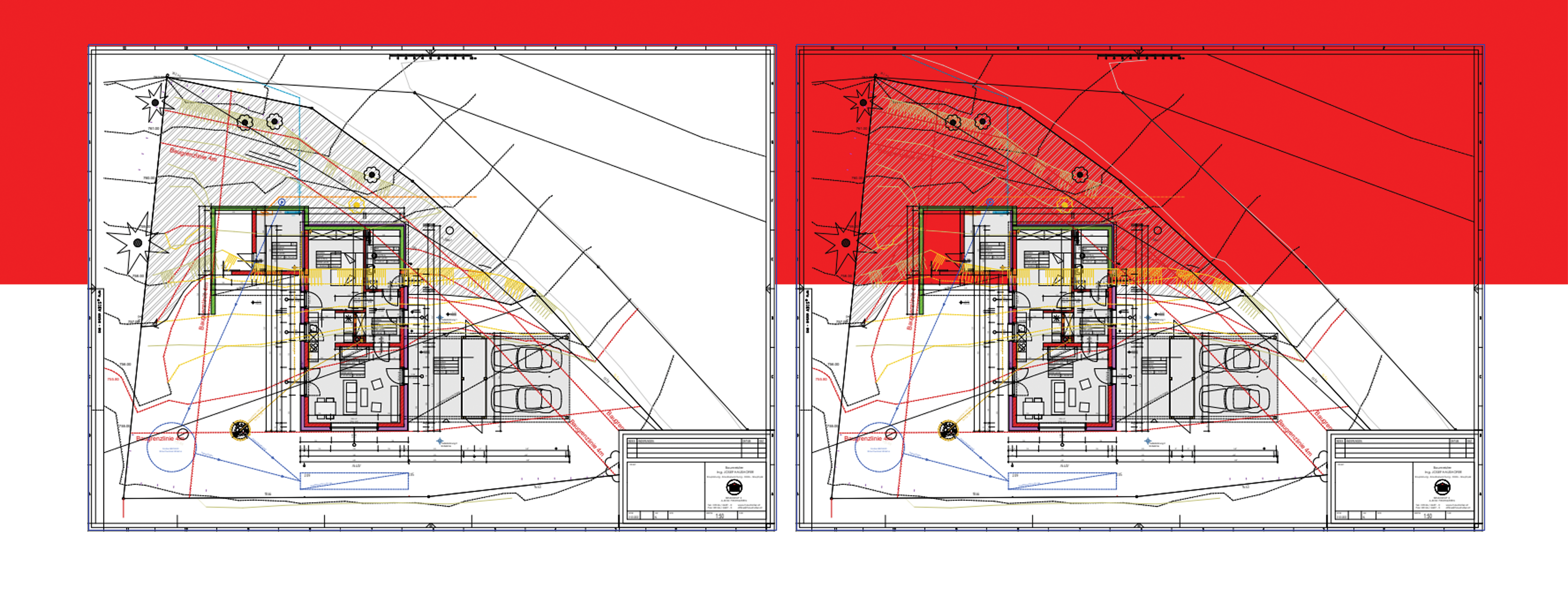

Linke Grafik
Hintergrund gefüllt: Die unter dem PDF liegende rote Schraffur
wird gänzlich abgedeckt.
Rechte Grafik
Hintergrund nicht gefüllt:
Die unter dem PDF liegende rote Schraffur
wird nur von PDF-Objekten abgedeckt.
PDF Ebenenmanagement
Falls eine importierte PDF-Datei Ebenen beinhaltet, können diese getrennt ein- bzw. ausgeblendet werden.
Sie entscheiden zwischen der Sichbarkeit der Original-Datei (alle vorhandenen Ebenen), oder einer individuellen tabellarischen Darstellung!
GRAFIK-Format Datenimport
Import aller gängigen Pixel-Grafikformate:Wie zum Beispiel: BMP, JPEG, TIF, GIF, TGA, PNG etc.
> Frei Skalierbar in X und Y
> Frei Drehbar
> Einbindung des Alphakanals
OLE-Import / Object Linking and Embedding
Über die von Microsoft entwickelte Technik OLE
(Object Linking and Embedding) können Sie in ABISPLAN
Objekte anderer Windows-Programme einfügen, sofern diese OLE
unterstützen (z. B. Word-, Excel- oder PDF-Dateien).
Dadurch ist es möglich, in ABISPLAN Daten darzustellen, deren Erstellung ansonsten mit ABISPLAN nicht möglich wäre.
Texte über ASCI-Import oder Zwischenablage
ASCI-Import
Mit dem Befehl ASCI-Import können Texte von einer Datei als Textblock in die Zeichnung eingefügt werden. Die Lage des Textblocks wird durch die aktuelle Cursorposition festgelegt. Diese entspricht dem Texteinfügepunkt der ersten Zeile.
Zwischanablage
Über die Zwischanablage können mit STRG/C im Textverarbeitungsprogramm und anschließend mit STRG/V im ABiS Texteditor (erweiteter Text) ganze Textpassagen mit unterschiedlichen Fonts, Größen, Zeilenumbrüchen und Tabulatoren importiert und frei possitioniert werden.
3D Vermessungs- oder Katasterdaten
Durch Einlesen von Punktkoordinaten von einer Datei können vorhandene Vermessungs- oder Katasterdaten zur Bildung eines Geländemodells verwendet werden.
Folgende Dateiformate stehen zur Auswahl:
> XYZ-Datei
> SDR-Datei
