CAD Zeichenfläche
Drehen des Koordinatensystems und der Zeichenfläche
In allen 3 CAD-Modulen stehen 2 Modi zur Verfügung, um in einem
verdrehten Eingabe-System zu arbeiten!
1. Drehen des Cursors (Koordinatensystem)
2. Drehen der Zeichenfläche
-
Ab sofort muss
nur noch Ihre Katze
den Kopf neigen, denn ... -
die aktuelle Version
bieten für alle CAD-Module
eine drehbare Zeichenfläche.
1. Drehen des Cursors
Sie verdrehen mit

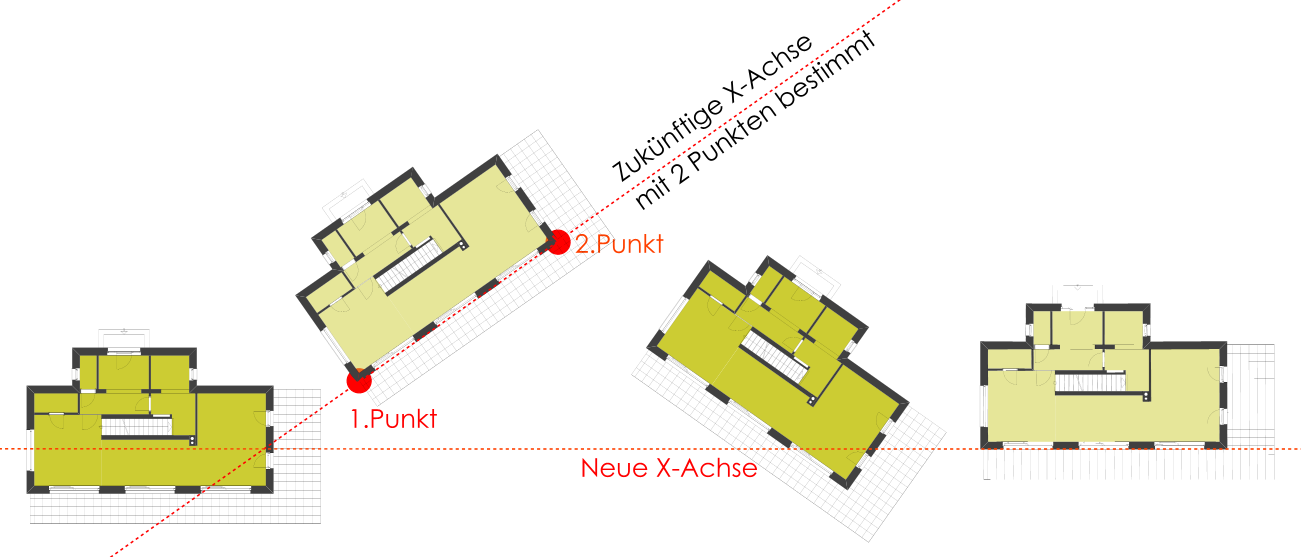

numerischer Eingabe oder grafischer Übernahme mit FIGUR oder 2
PUNKTEN Ihren Cursor (Koordinatensystem)

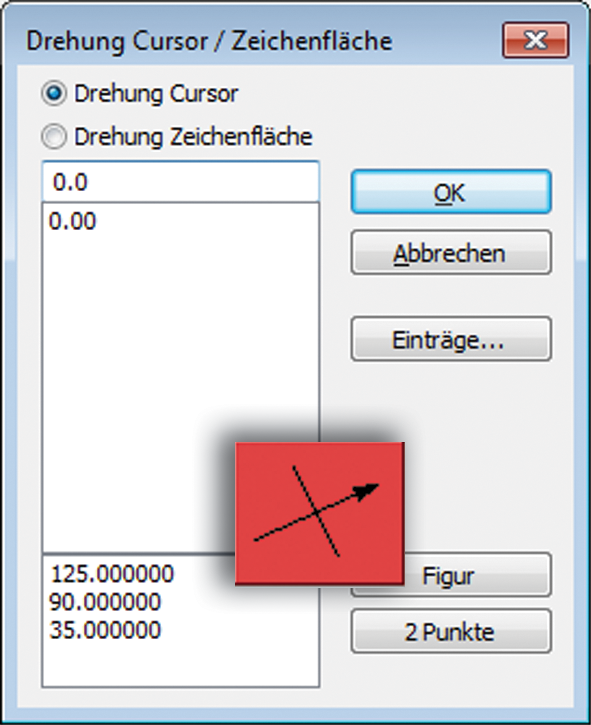

Bei verdrehtem Koordinatensystem
wird die grafische Darstellung des
Menü-Buttons entsprechend geändert:
Symbol verdreht
und mit rotem
Hintergrund

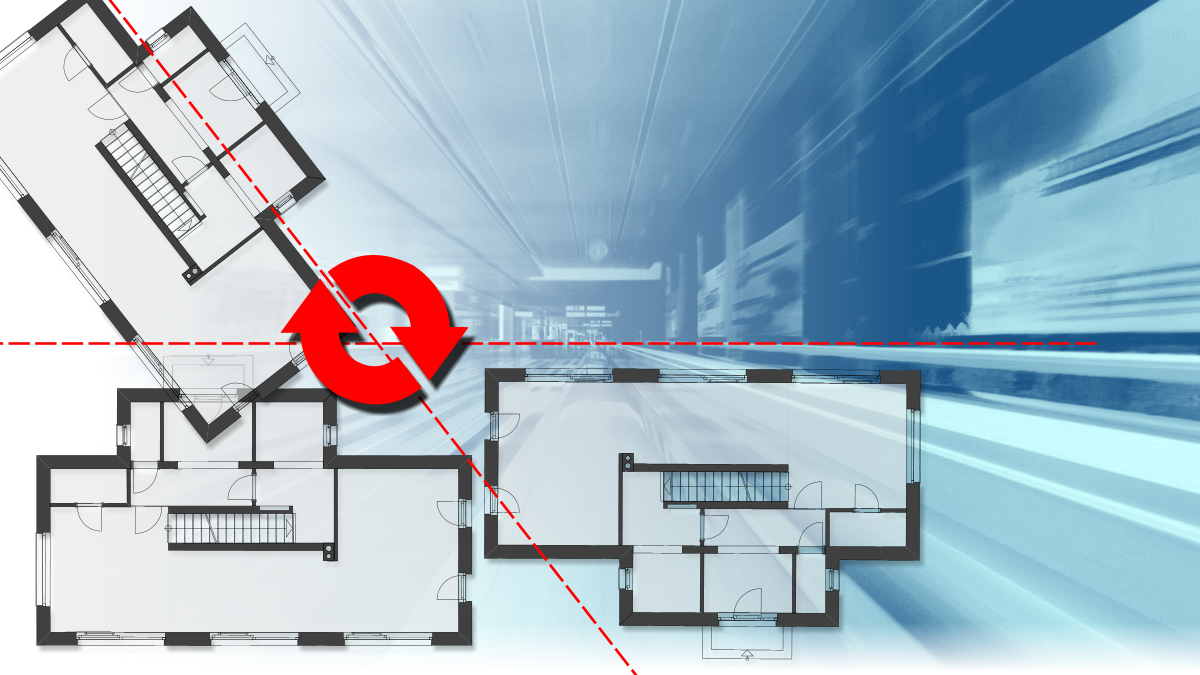

2. Drehen der Zeichenfläche
Durch das Drehen der Zeichenfläche werden die Modelldaten gedreht
angezeigt, die Eingabe erfolgt relativ zur gedrehten Ansicht.
Ausnahme Bemaßung: Die Orientierung der Koten-Texte wird bezüglich
der Lage im ungedrehten Modell vorgenommen.
Der Drehmittelpunkt ist bei numerischer Winkeleingabe die Mitte der
aktuellen Zoomstufe, bei Eingabe über 2 Punkte der erste eingegebene Punkt.

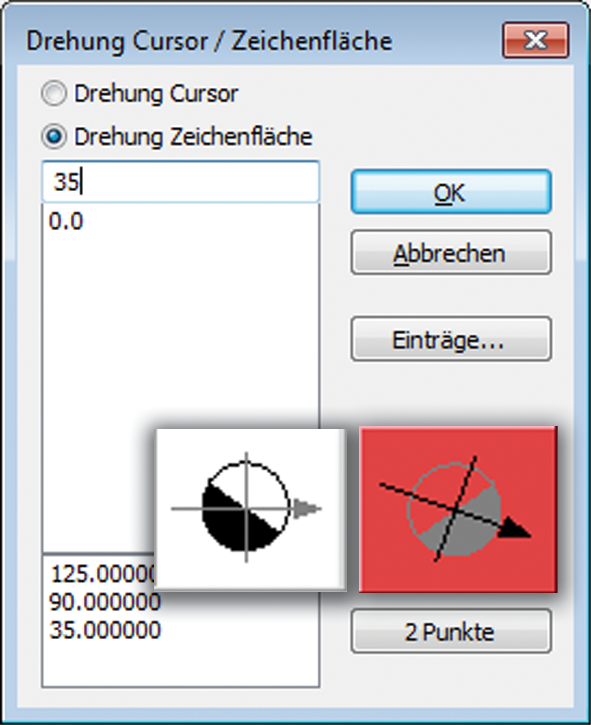

Das Grafik-Symbol wird auch nach Verdrehung
der Zeichenfläche geändert und mit einem
halb gefüllten (dem Winkel entsprechend) Kreis
dargestellt.
Beiden Arten sind im Hauptmenü: Drehung Cursor/Zeichenfläche zusammengefasst, und können naturlich auch gleichzeitig verwendet werden!
