Import
3D-Dateiformate
ABiSPlan 3D unterstützt den Datenaustausch unterschiedlicher Programme, insbesonders den offener Standard IFC im Bauwesen zur digitalen Beschreibung von Gebäudemodelle.
> IFC-Format
> 3DS-Format
> 3D DXF/DWG-Format
> XYZ Vermessungsdaten
-

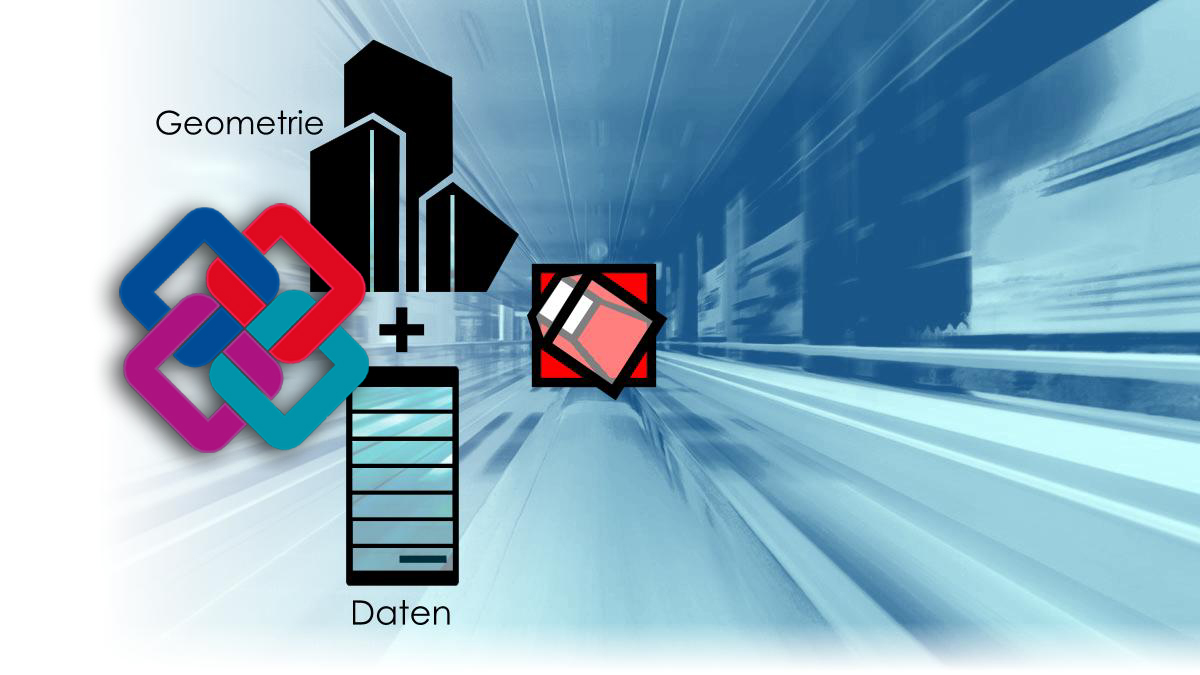

IFC-Format:
Import von IFC-Dateien
3D Geometrie & Daten -

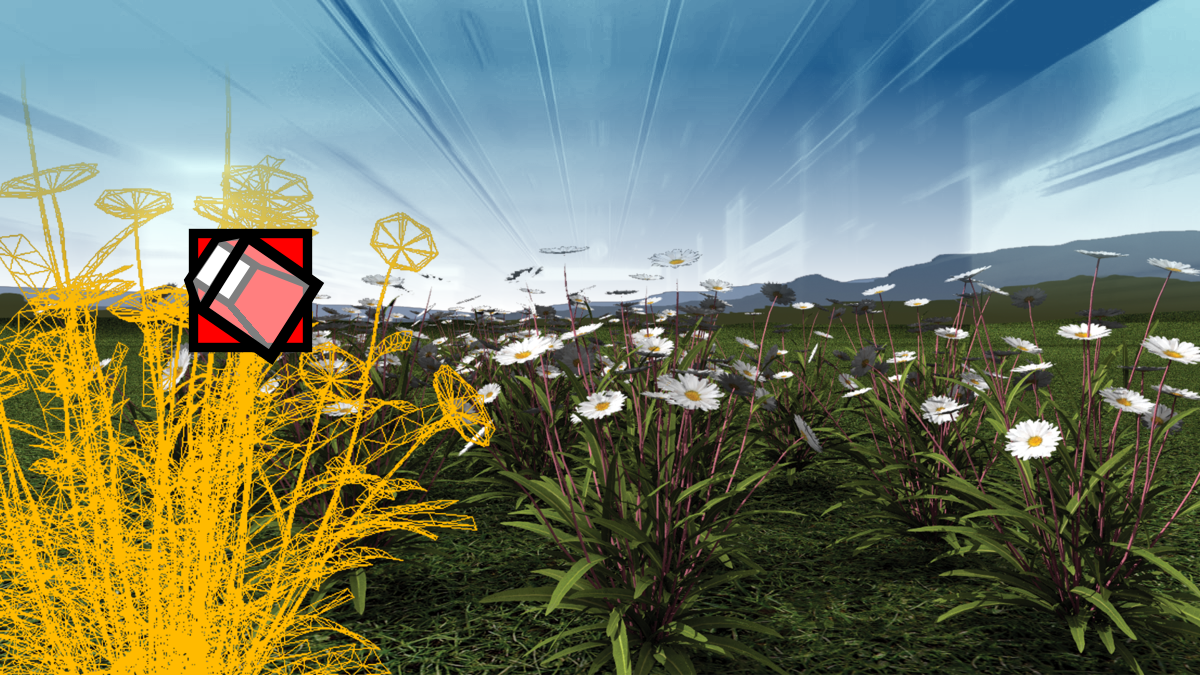

3DS-Format:
Import von 3DS-Dateien
mit Materialattributen
IFC - Datenimport
Mit IFC-Export exportieren Sie ein IFC-Modell im von buildingSMART
International entwickelte Austauschformat IFC.
Mit der IFC Schnittstelle werden Geometriedaten von Elementen und zugewiesene Attribute übertragen.
Das
Austauschformat IFC
(Industry Foundation Classes) ist eine hersteller-
und länderübergreifende Schnittstelle für den modellbasierten Daten- und
Informationsaustausch in allen Planung-, Ausführungs- und Bewirtschaftungsphasen
Zu jedem Modellelement können durch die Zuordnung vordefinierter
Property- und Quantitysets Merkmalbeschreibungen wie Materialangaben,
Herstellerangaben, ... mit übertragen werden.
buildingSMART International entwickelt und etabliert IFC als offenen Standard für das Bauwesen. IFC ist unter ISO 16739 als internationaler Standard
registriert.
3DS - Datenimport
Mesh-Objekt mit Farb- & Texturinformation
Objekte von 3DS-Dateien bestehen aus Dreiecken, die zu “Meshes” zusammengefasst sind. Jedes Dreieck besitzt ein benanntes Attribut “Material” mit Farb- oder Texturdefinitionen. Die Geometrien der importierten 3DS-Objekte werden in die ABiS3D Objekte Mesh und MFace umgewandelt, Farb- und Texturdefinitionen bleiben erhalten.
3DS-Datei in ABiSPlan 3D

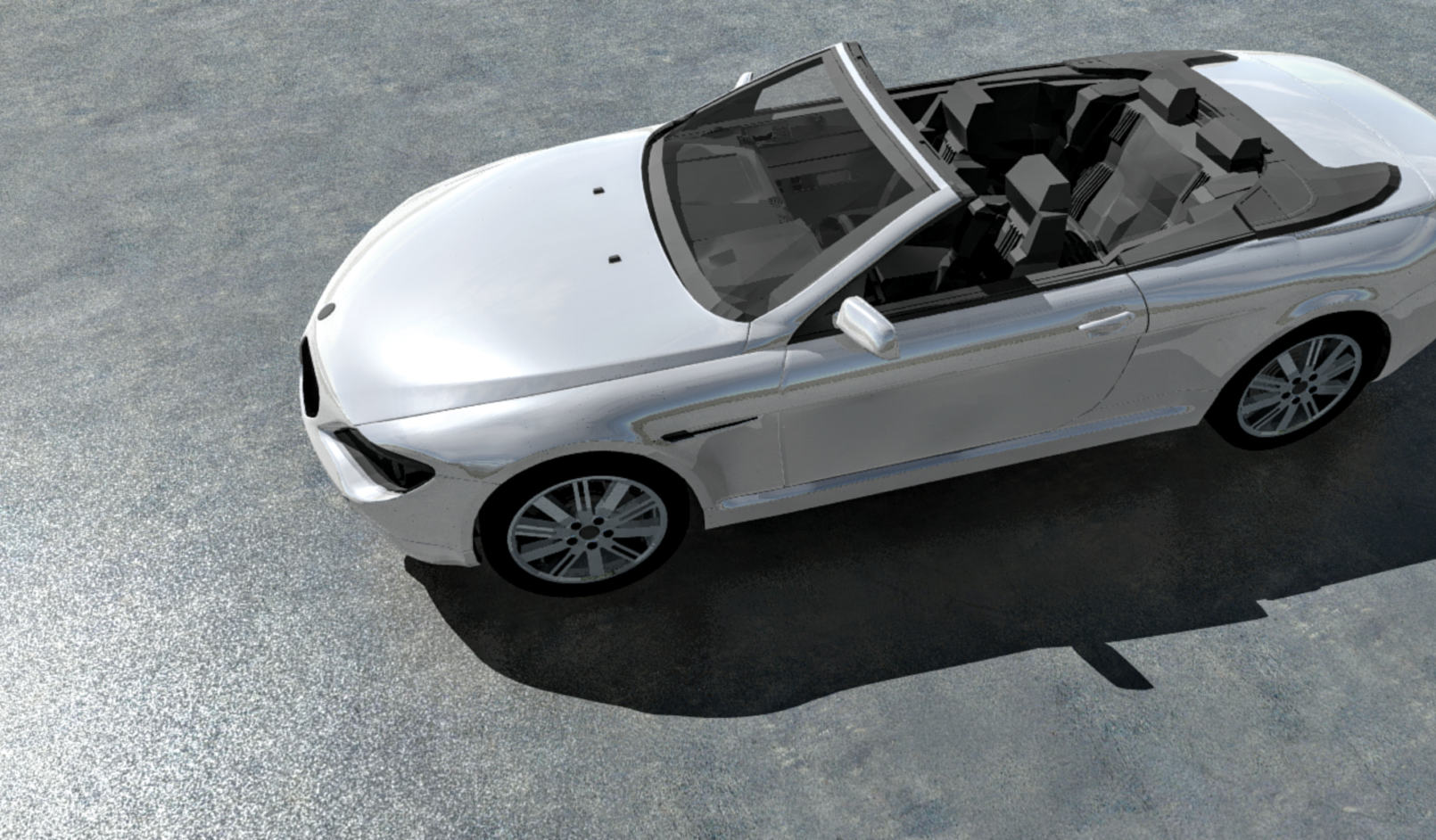

Das folgende Bild zeigt ein importiertes BMW-Modell in 3DS-Format in ABiSPlan 3D mit der Lichtberechnung unseres Raytracing Programms POV-Ray.
Farben & Texturen kleben schon an den Objektflächen und man kann ohne Nachbearbeitung sofort rendern.
Eine Farb- und Texturnachbearbeitung der einzelnen Meshes ist auch möglich:
In unserem Beispielbild wurde die Blechhaut des Autos zusätzlich mit den Parametern:
> Glätten
> 15 % Spiegelung
> Glanz ( phong & specular)
bearbeitet.
Layer
In 3DS-Dateien ist keine Layerinformation vorhanden, daher wird für jedes verwendete Material ein Layer mit der Bezeichnung des Materials erzeugt. Objekte mit gleichem Material werden auf gleichen Layern zusammengefasst.
Skalierung
Wie beim DXF- oder DWG-Import ist die Größe / Abmessung meist nicht bekannt. Damit wird man beim Import um ein Ausprobieren mit unterschiedlichen Faktoren nicht herumkommen.
DXF / DWG - Datenimport
ABiSPlan 3D ermöglicht das Einlesen von Zeichnungen im DXF- oder DWG-Format.
> mit variablem Größenfaktor
> mit Ebenen-Nummernzuweisung
> Überprüfung und Suche nach fehlendem DXF-Dateiheader
XYZ Vermessungsdaten für Geländemodellierung
Durch Einlesen von Punktkoordinaten von einer Datei können vorhandene Vermessungs- oder Katasterdaten zur Bildung eines Geländemodells verwendet werden. Folgende Dateiformate stehen zur Auswahl:
> XYZ-Datei
> SDR-Datei
Dateiformat der Firma Sokkia
SDR-Dateien werden mit Geräten und Software der Firma Sokkia erstellt
