ZusatzModul LAYOUT
Mit der Zusatzfunktion LAYOUT haben Sie die Möglichkeit wie in eine Design- oder Grafikprogramm
Pixelgrafiken zu importiern und mit den vektororientierten Objekten zu vermischen.

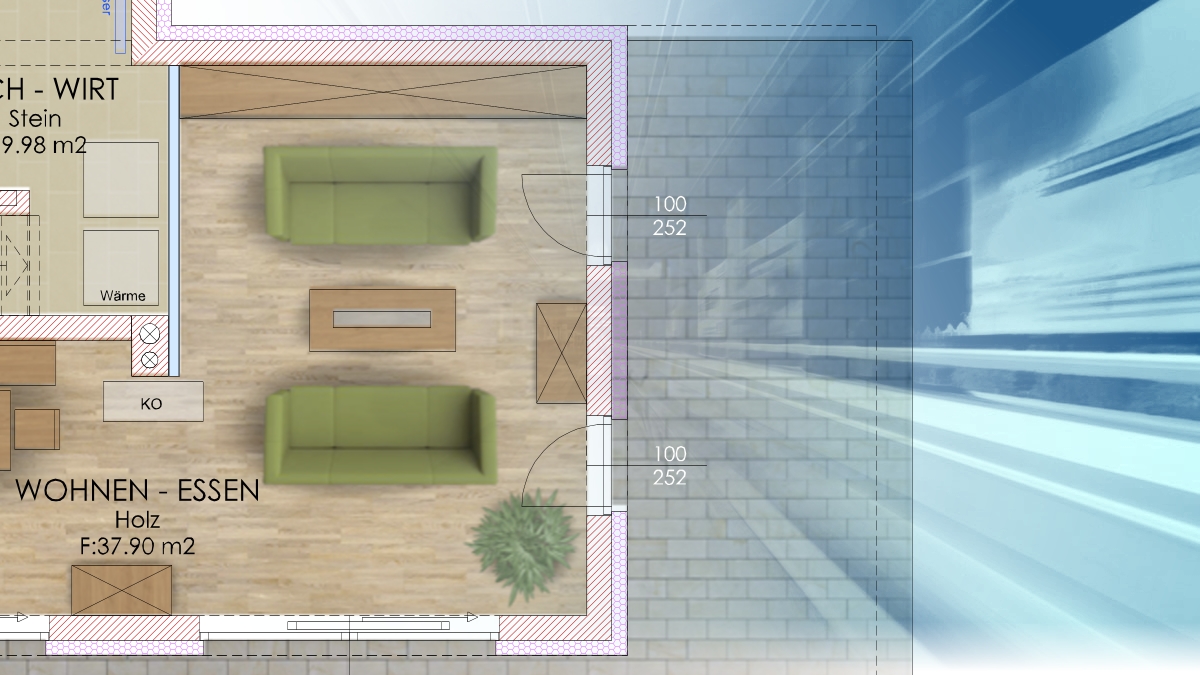

Ob es nur Ihr Logo im Plankopf, ist oder ein ausgearbeiteter Grundriss mit Parkettboden-Textur, Ihrem Plandesign und
ihren Präsentationen stehen alle Türen offen.
-
Wie in einem
Grafikprogramm!
Vektor- & Pixelgrafiken -

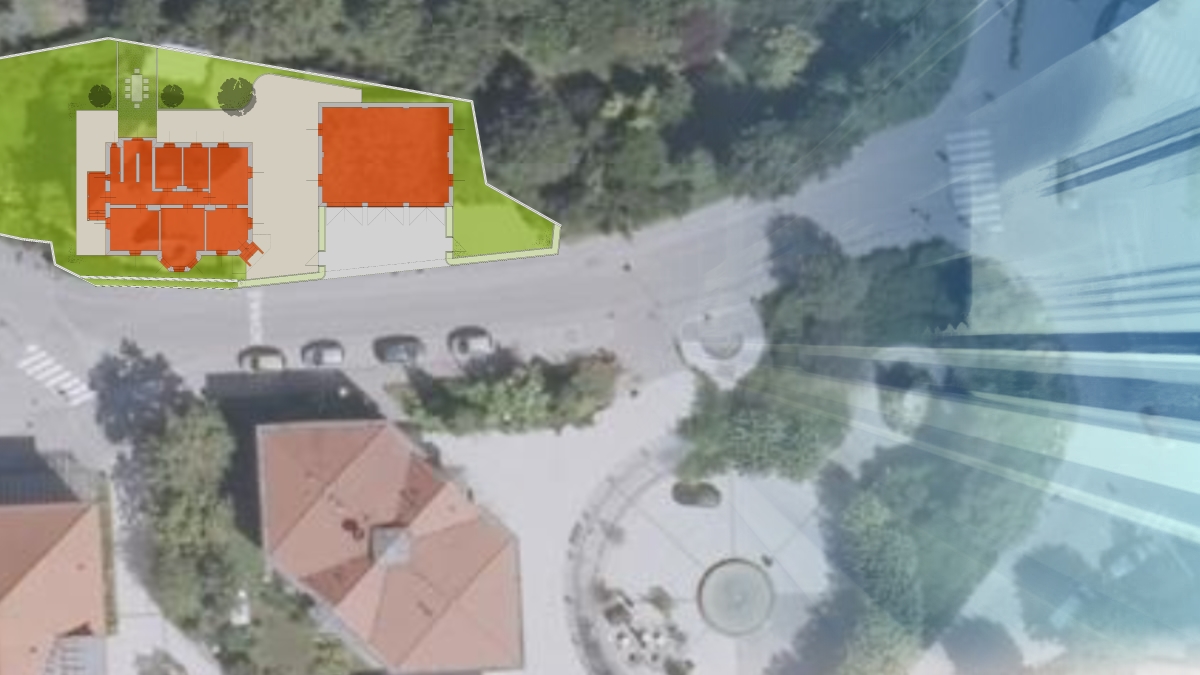

Lagepläne, Luftbilder
oder Logos
in allen gängigen
Formaten -
Über 1500
Texturen
mit Schraffur-
eigenschaften -
Skalierung, Drehung &
Zuschnitt
von Pixelgrafiken
Import aller gängigen Grafik-Formate
Ob ihr Logo, das Luftbild, oder ein Planscann als BMP, JPEG oder TIFF-Datei, alle
gängigen pixelorentierten Grafikformate können importiert werden.
Mit Hilfe der Parameter Maßstab und Auflösung wird die Größe der Bitmap festgelegt, die mit beliebigem Drehwinkel in die Zeichnung eingefügt werden kann.
Die Größe der importierten Bitmap errechnet sich aus den Parametern Abmessung der Bitmap in Pixel * Inch / (100 *Auflösung) * Maßstab * Ebenenfaktor.
Grundsätzlich sind alles Pixelgrafiken frei skalier-, dreh- und zuschneidbar.
Die 3 Byte Kanäle (RGB-Werte-Information) können nicht bearbeitet werden, dazu brauchen Sie ein Bildbearbeitungsprogramm, aber die
Form (Breite, Höhe, Drehung und Umriss) der Grafiken kann mit ABiSPLan 2D bestimmt werden.
RGB Farbmodell + transparenter Kanal (Alpha-Kanal)
Bei einer Bitmapgrafik mit dem RGB-Farbmodell setzen sich die Pixel aus je drei Byte zusammen: Rot, Grün und Blau. Jedes Byte enthält einen Wert im Bereich zwischen 0 und 255. Wenn sie in einem Pixel kombiniert werden, entsteht ähnlich wie beim Mischen von Farben ein bestimmter Farbton
Zusätzlich zu diesen drei Bild-Kanälen kann ABiSPlan einen weiteren Kanal (Alpha-Kanal) interpretieren und anzeigen.
Dieser Alpha-Kanal ist zuständig für die Transparenz. Damit können einem Pixel bis zu 256 Transparenzabstufungen zugewiesen werden.
Nur wenige pixelorientierte Grafik-Formate können einen Alphakanal abspeichern und interpretieren. Die Formate TIFF, TGA oder PNG können diesen zusätzlichen Kanal einbinden.
Um Flächen / Teilflächen in einem Pixelbild transparent zu setzen, benötigt man ein Bildbearbeitungsprogramm ( z.B.: Adobe Photoshop).
Über 1500 Texturen mit Schraffureigenschaften
Die Layoutfunktion erlaubt Ihnen den Zugriff auf die umfangreiche ABiSPlan-Textursammlung und ermöglicht die Abbildung von Texturen innerhalb des Umrisses einer Schraffur.
Damit verhalten sich Pixeldateien wie Schraffuren und haben zusätzliche Textur-Paramater:
Größe ( Breite/Höhe), Drehwinkel und 6 verschiedene Anordnungsmöglichkeiten innerhalb des eingegebene Texturumrisses bestimmen
das Aussehen der Textur/Pixelgrafik.

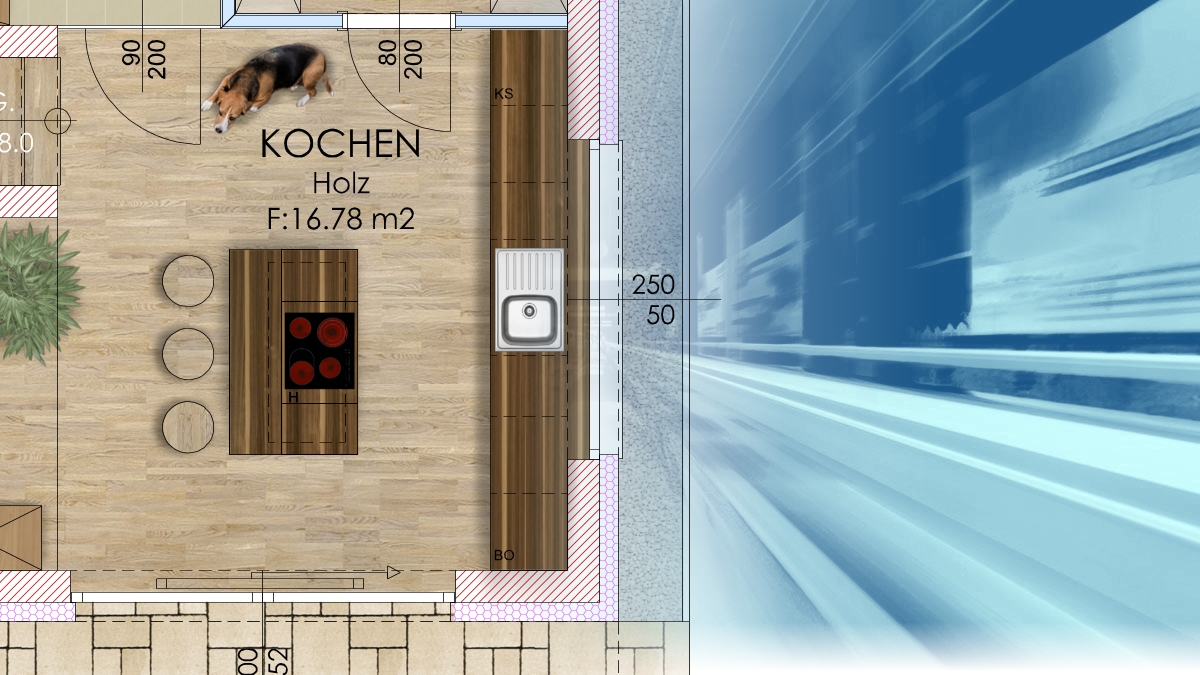

Ob Parkettboden, Asphalteinfahrt, Bäume oder ein Hund im Grundriss, verschiedenste Texturen stehen ihnen zur Verfügung, oder Sie
erzeugen aus eigenen Fotos oder die der Produkthersteller neue Texturen für Ihre Plandarstellung.
