Schnitteingabe mit grafischem Symbol

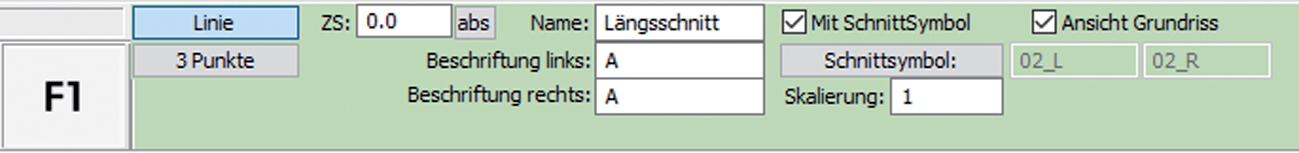

Bei aktiviertem Parameter „mit SchnittSymbol“ wird automatisch ein dem Schnitt zugeordnetes Schnittsymbol eingefügt, welches die Schnittposition im Modell grafisch anzeigt!
Vorteile
Da nun selbst generierte Schnitte als Objekte (Symbole) eingezeichnet werden, ergeben sich einige Vorteile:
Schnittsymbol wird in allen Grundrissen automatisch angezeigt
Schnittpositionen sind leichter zu finden
Schnitte können verschoben, kopiert oder gedreht werden!
Zugriff auf die Schnitt-Parameter mit der Objektbearbeitung
Aktivierung des Schnittes am Bildschirm
Bei Aktivierung bestimmen Sie das Aussehen des grafischen Schnittsymbols!
Bei Deaktivierung des Parameters "mit SchnittSymbol" sind alle Parameterfelder und Buttons für das Schnittsymbol zuständig gesperrt und die Erstellung von Schnitten funktioniert wie gewohnt!
Schnittlinie & Schnittsymbole
Das zweidimensionale Schnittsymbol ist ein Objekt-Verbund bestehend aus 3 Teilen:
Der Schnittlinien und 2 Bibliothekssymbolen für die Beschriftung am linken und rechten Ende der Schnittlinie.
Index-Farbe und Linientyp bestimmen das Aussehen derSchnittlinie. Bei Farbindex 0 wird die Schnittlinie ausgeblendet.
Am Anfang und Ende der Schnittlinie werden für die Beschriftung Bibliotheks-Symbole positioniert.Diese 2-dimensionale Bibliothek beinhaltet grafische Symbole mit jeweils einem Attributtext. Dieser Attributtext ist der Platzhalter für die frei wählbare Beschriftung am linken und rechten Ende der Schnittlinie.
Bearbeitung der Schnitt-Parameter

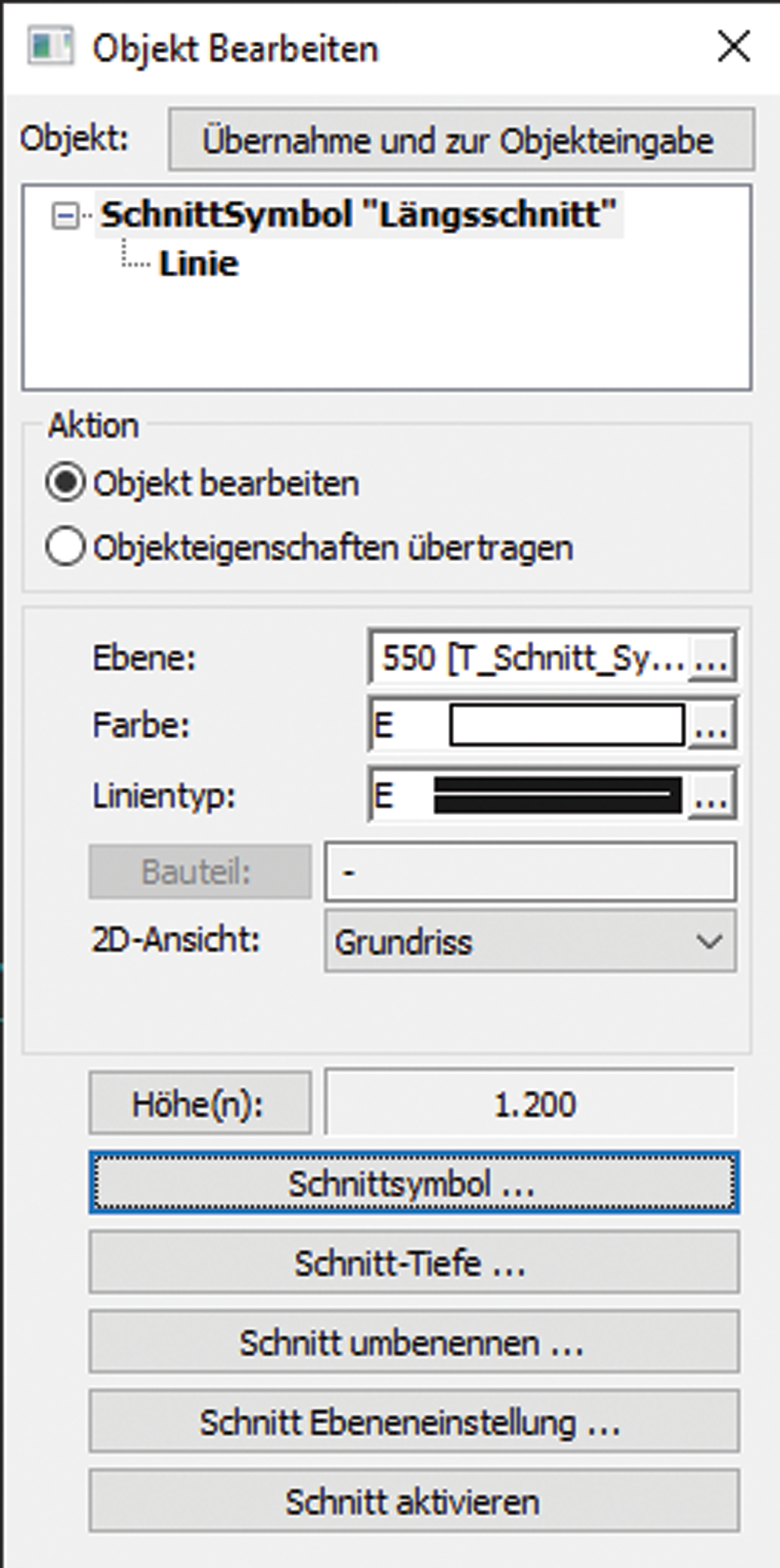

Mit der Objektbearbeitung haben Sie Zugriff auf die spezifischen Schnittparameter:
Löschen:
Nicht nur der Schnitt, sondern auch sein verknüpftes Schnitt-Symbol (Grafik & Text-Verbund) wird gelöscht
Umbenennen:
Schnitt-Bezeichnungen müssen IMMER eindeutig sein
Ebeneinstellung:
Jeder Schnitt besitzt seine eigene Ebenenverwaltung / Sichtbarkeit

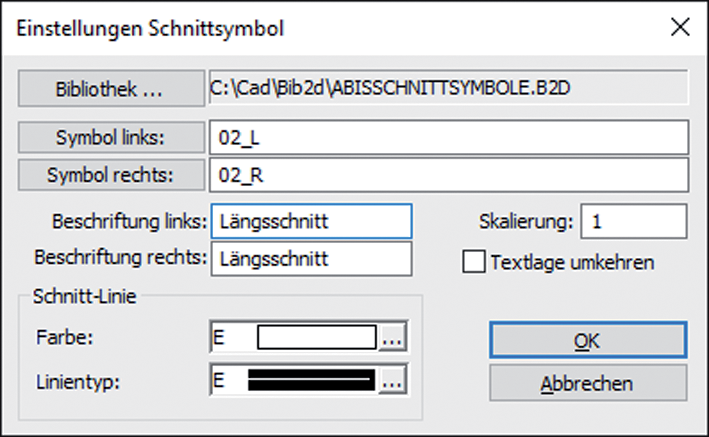

Schnitt-Symbol
Ob Symboltausch oder Beschriftungsänderung, Sie bestimmen und verändern das Aussehen ihres Schnittes, wie bei der Schnitt-Eingabe. Auch Schnitte welche zuvor keine Symboldarstellung zugeordnet bekommen haben, erhalten hier ihre neue sichtbare Abbildung!
Schnitt aktivieren:
Da das Schnittsymbol bei der Objektbearbeitung schon selektiert ist, genügt ein Klick auf den Button: Schnitt aktivieren, und die Bildschirmansicht wechselt in den angewählten Schnitt.

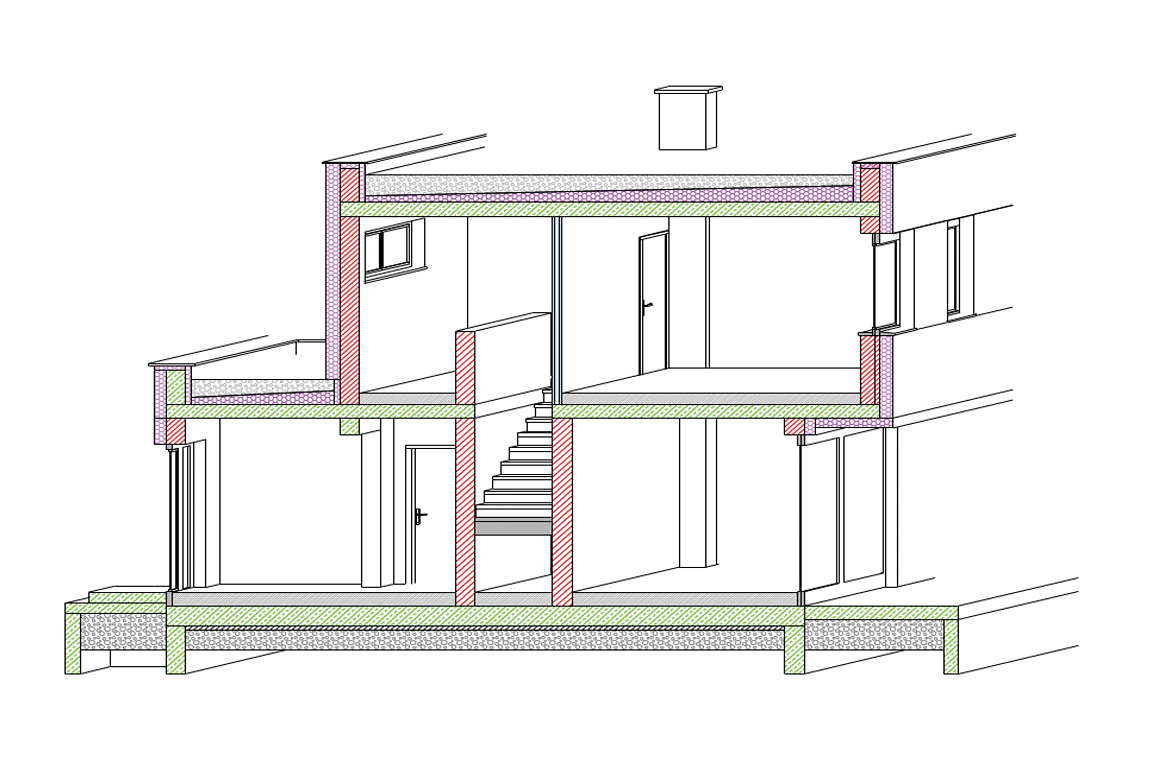

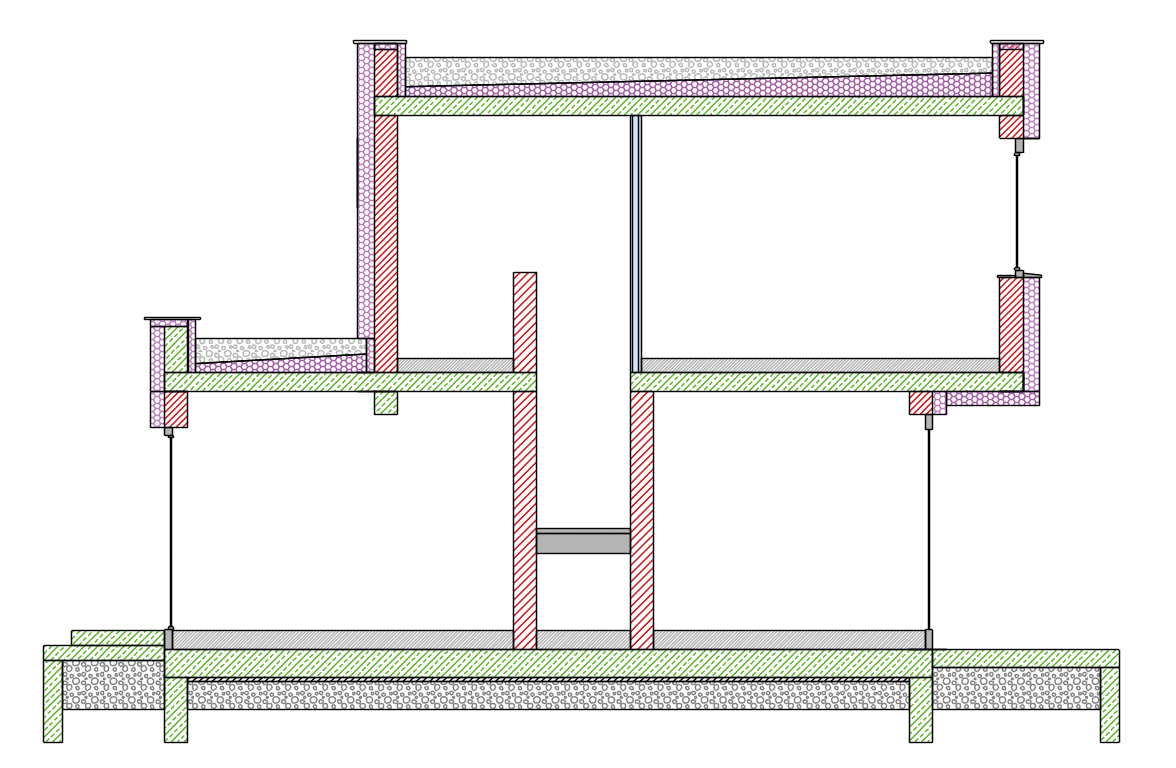

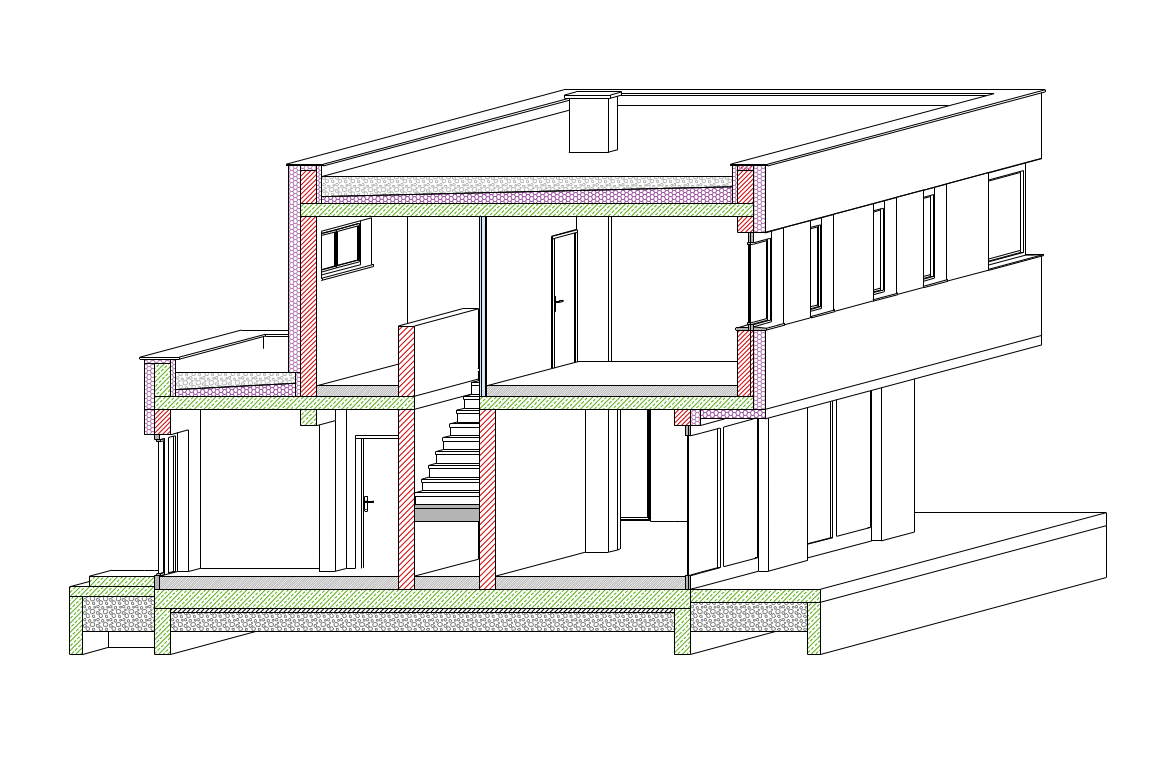

Schnitt-Tiefe:
Die Schnitt-Tiefe ist flexibel. Im Parameterfenster kann zwischen 3 Einstellungsmöglichkeiten für die Sichttiefe im Schnitt gewählt werden.
