NEWS 2D

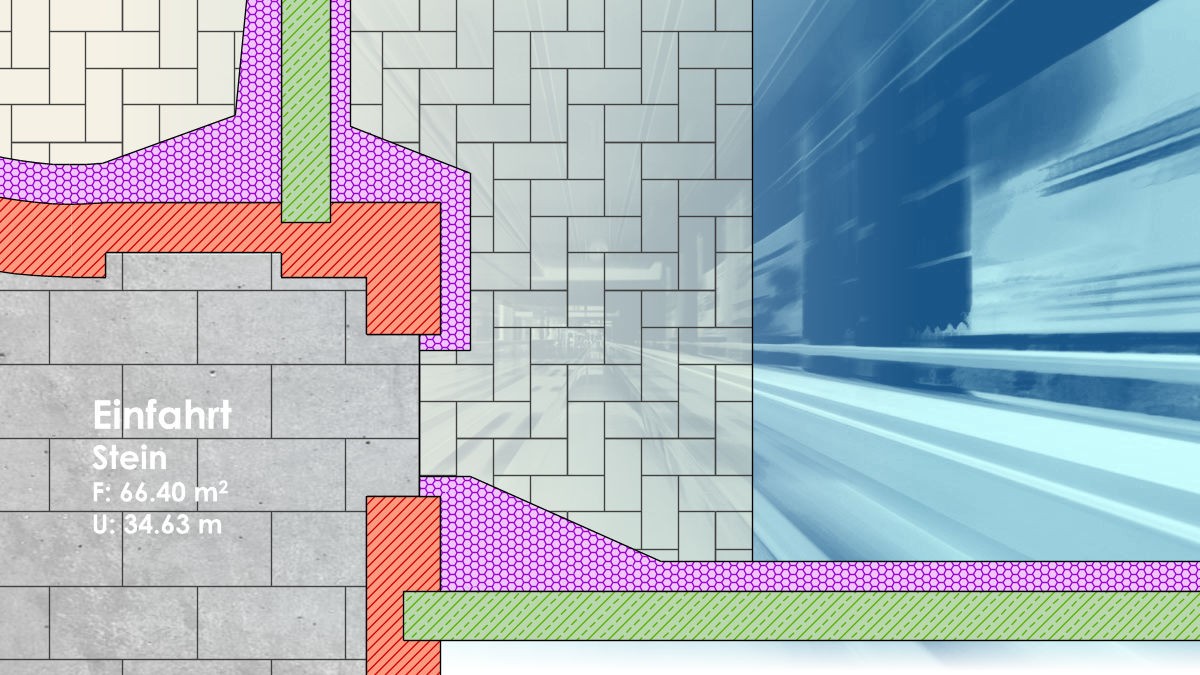

Mehrschichtige Schraffuren
Bei allen ABiSPlan 2D & 3D Objekten, die eine Schraffurdarstellung anbieten, besteht die Möglichkeit einer mehrschichtigen Schraffurdarstellung:
-
Bis zu 4 Schichten
übereinander bei:
Schraffuren & Flächen
Wänden & Bauteilen
und 3D-Schnitten
Erweiterung der Schraffurparameter
Das Schraffurparameter-Fenster wurde durch die neuen Darstellungsmöglichkeiten ein wenig verändert:
4. Schraffur-Art-Ordner / DWG-Import.
Der Textur-Ordner in die Auswahl integriert.
Aber vor allem gibt es nun die Möglichkeit mehrschichtige Schraffuren in ABiSPlan 2D und 3D einzugeben!

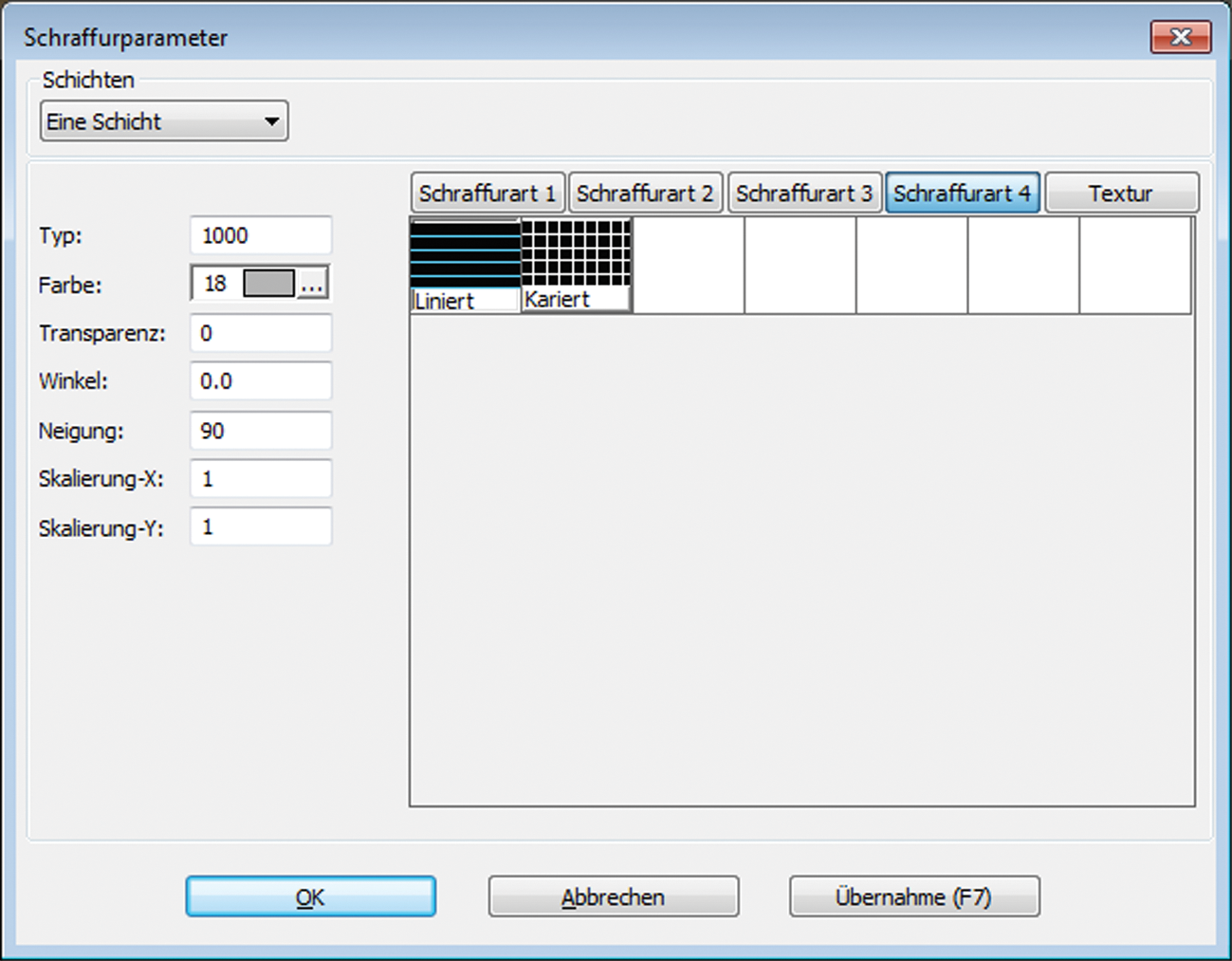

Schraffur-Ordner 4 für DWG-Import-Schraffuren

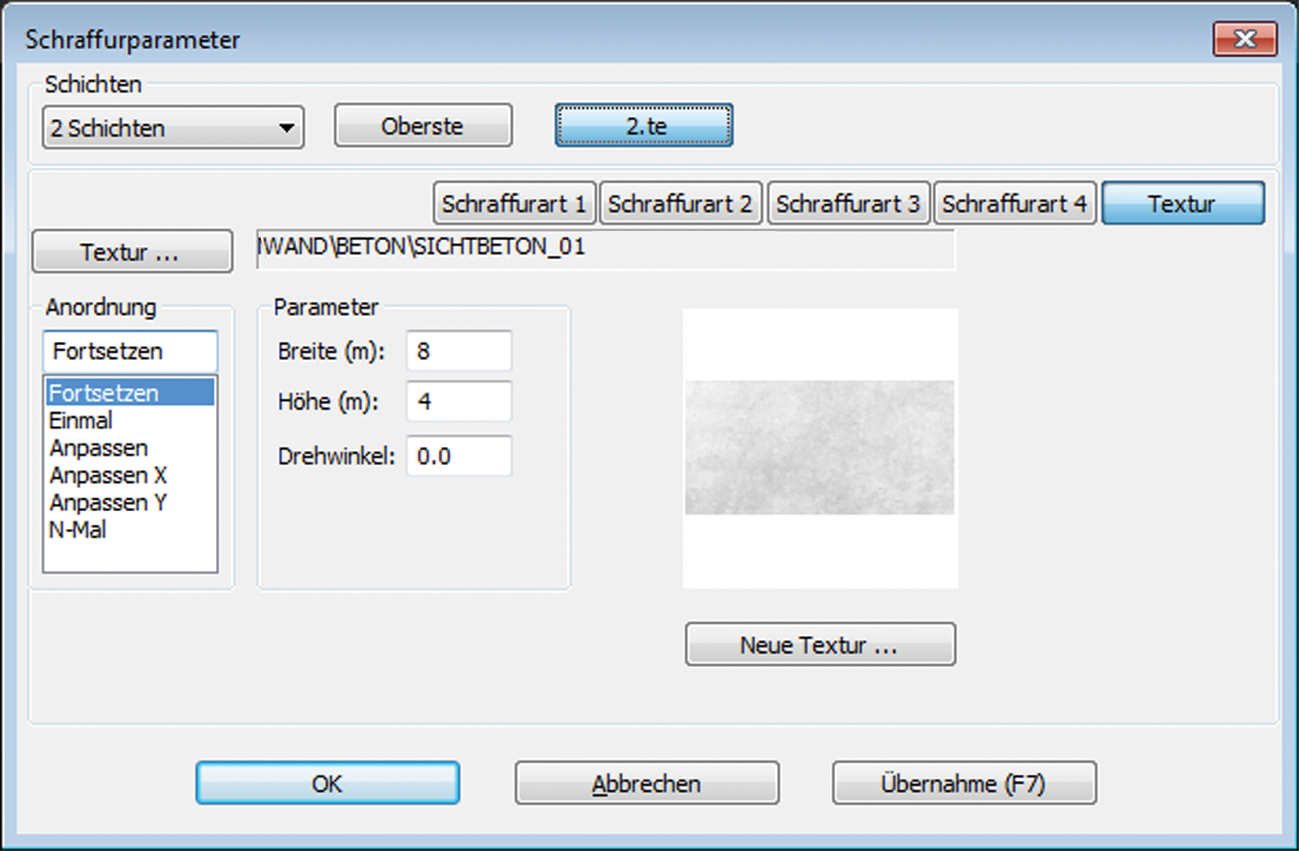

Texturauswahl integriert
Schraffurschichten:
Die zur Auswahl stehenden Schraffurtypen und Texturen können in bis zu 4 übereinanderliegenden Schichten kombiniert werden.

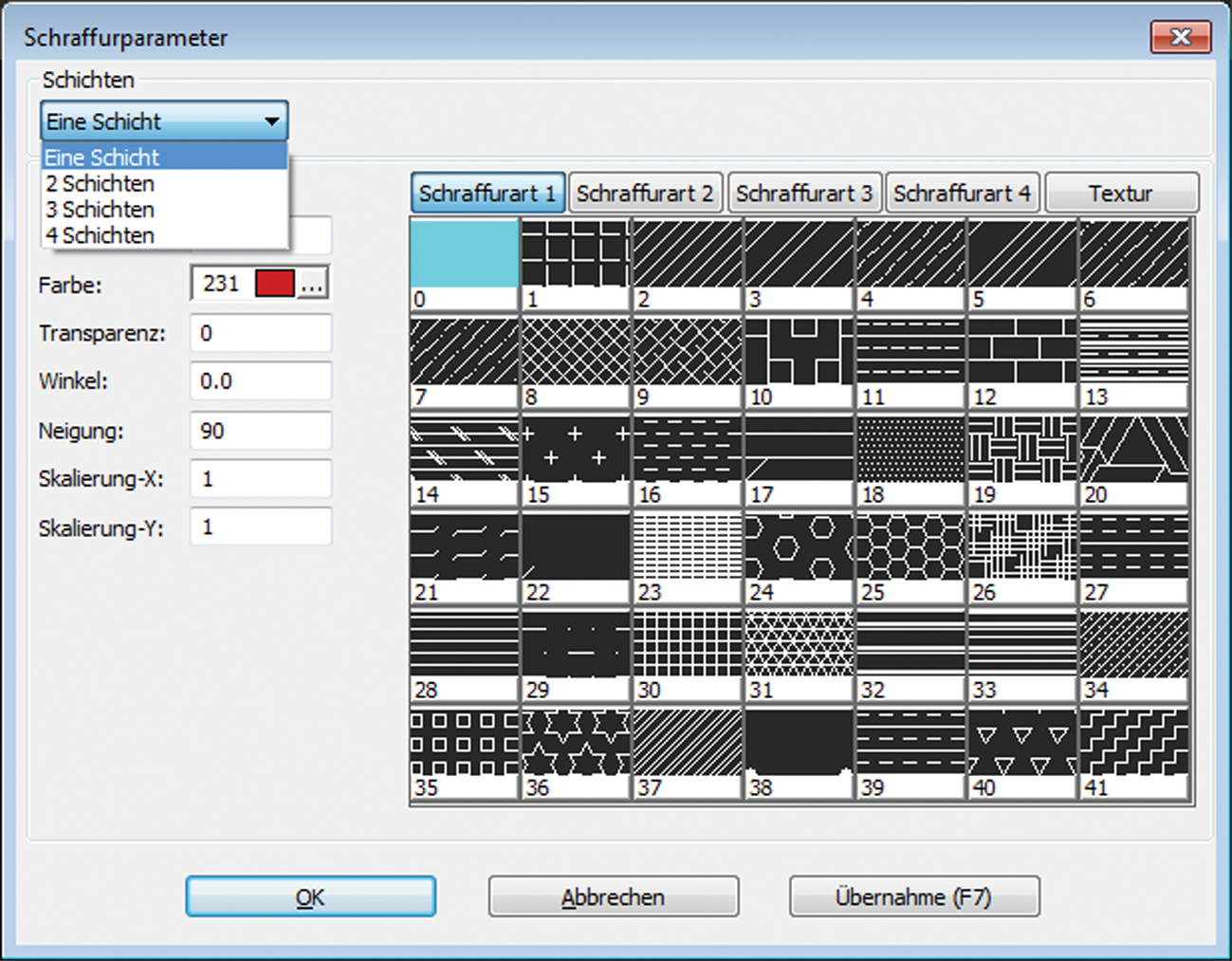

Durch die Auswahl: Schichten in den Schraffurparametern bestimmen Sie die Anzahl der Schichten pro Schraffur.
Je nach Wahl, werden die Schichten freigeschalten und stehen zur Parametereinstellung bereit.
Wählen und aktivieren Sie mit einem Klick die jeweilige Schicht zur Parametereinstellung in Typ, Farbe oder Skalierung. Beachten Sie, dass die oberen die darunterliegen
Schichten verdecken
Nur eine Schicht

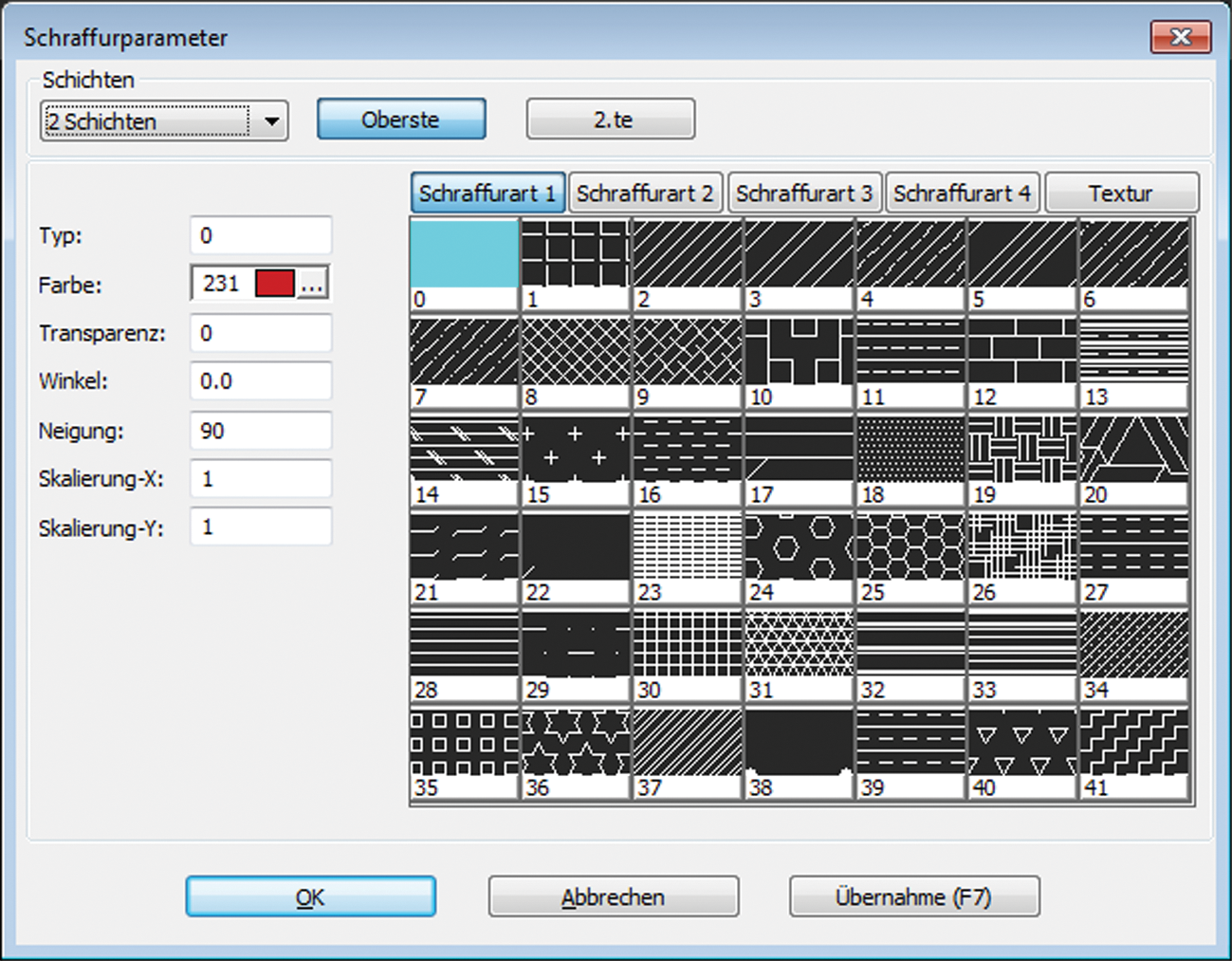

2 Schichten

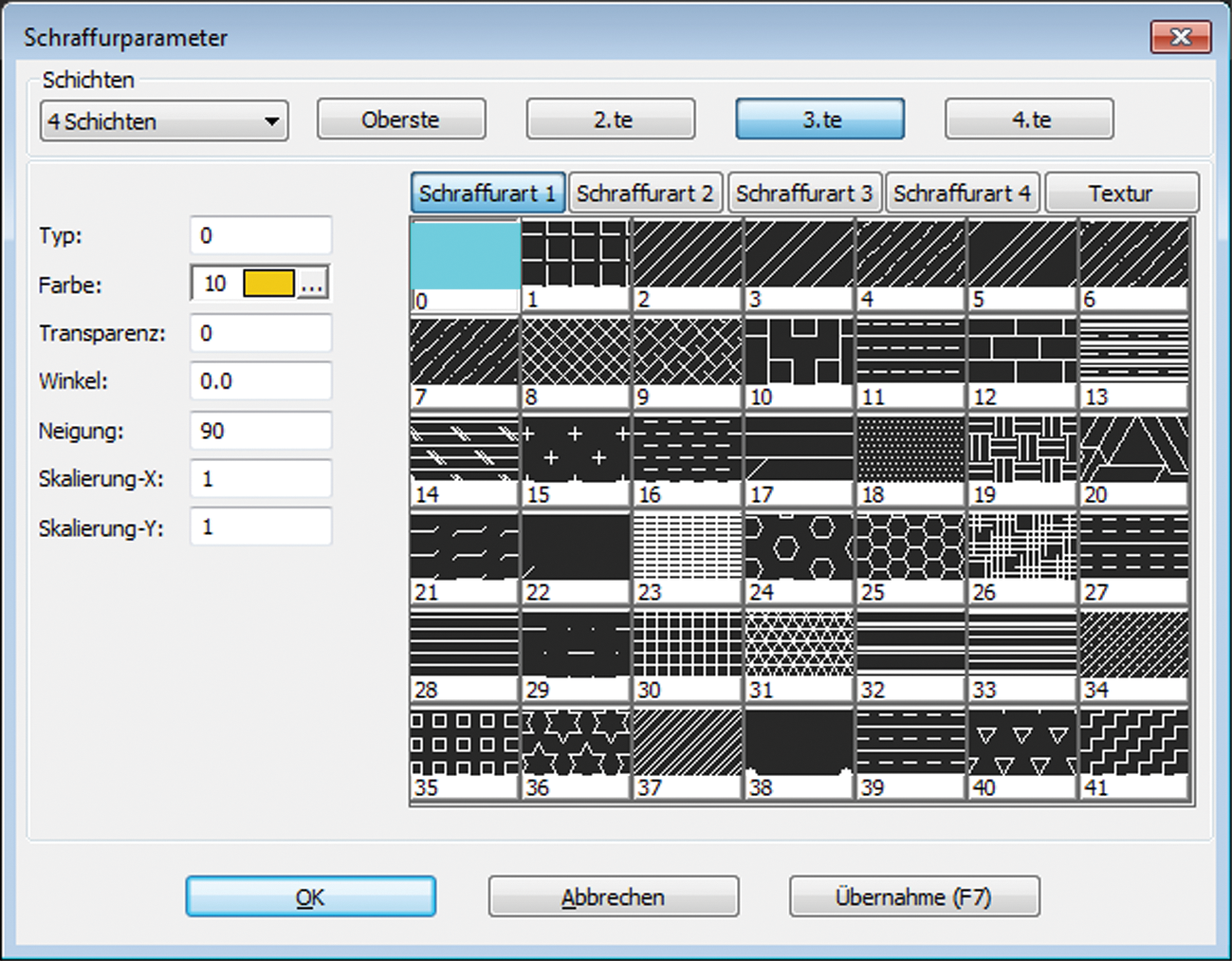

4 Schichten
Mehrschichtigkeit bei alle ABiSPlan Objekten
Nicht nur bei Schraffuren sondern bei allen ABiSPlan 2D & 3D Objekten, die eine Schraffurdarstellung anbieten, besteht die Möglichkeit einer mehrschichtigen Schraffurdarstellung:
2D / 3D Flächenberechnung
2D / 3D Wände
3D Bauteile (Volle Elemente, Wände, Profile)
3D Schnittdarstellung
3D Grundrissdarstellung
Wand-Material mehrschichtig
Auch bei der Erstellung von Wandmaterialien (MTS-Datei) ist es möglich mehrschichtige, übereinanderliegenden Schraffuren auf der Materialposition Rest einzutragen.
Die 4 übereinander liegenden Rest-Einträge passen sich der gewählten Wandstärke automatisch an!
Welche Rest-Position oben oder darunter liegt, können Sie jederzeit verändern: Sie wählen mit einem Klick wieder die gewünschte Restposition aus, und nutzen die beiden Pfeil-Button um den gewählte Rest-Schraffur nach oben oder unten zu schieben.

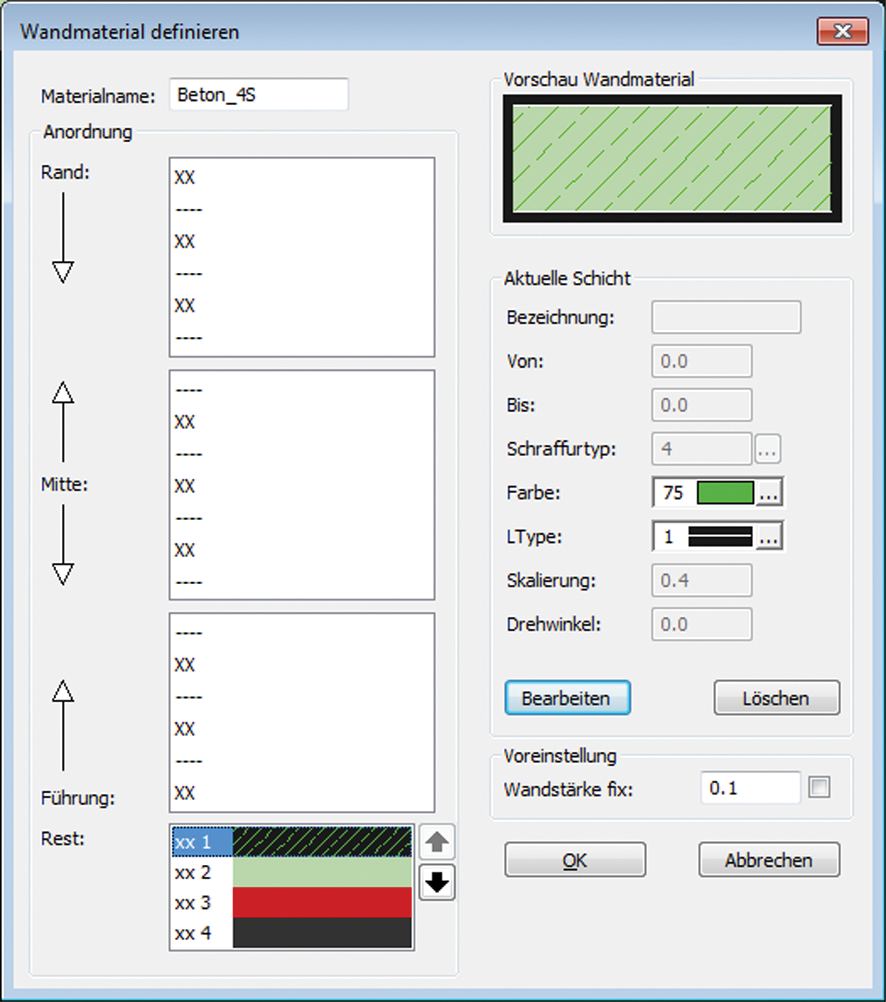

Wand Materialauswahl

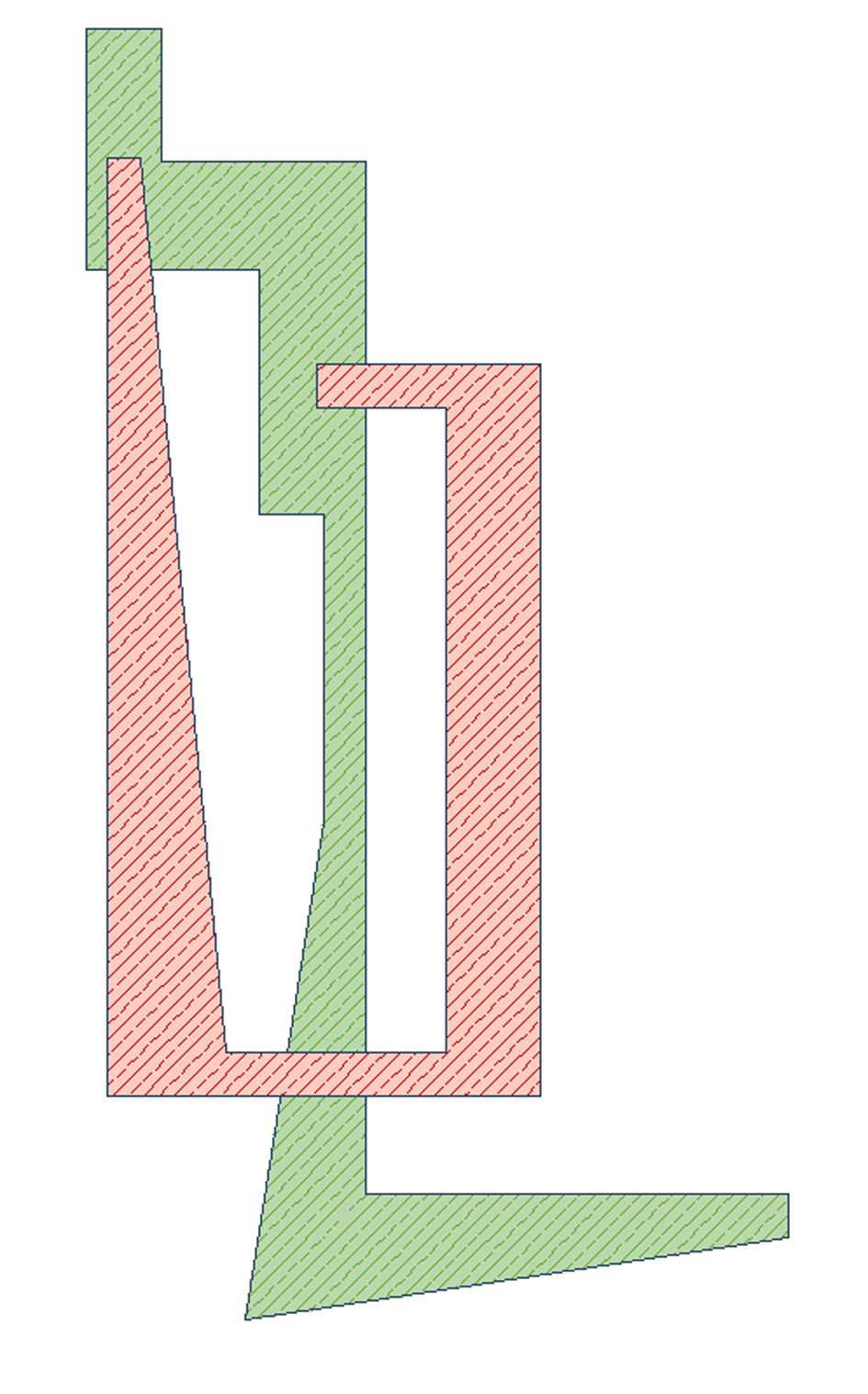

mehrschichtiges Wandmaterial
