ABiS AVA News - Version 39
Sehr geehrter Wartungskunde, die neue ABiS AVA Version 39.0 steht als Download zur Verfügung:
Um auf die Version 39.0 zu wechseln beachten Sie bitte:
Um die laufenden Updates der Version 39 zu nutzen muß die Version 39 installiert sein! Daher bitte zuerst das Setup. Das aktuelle Update der wird automatisch eingespielt!
Das ABiS STATIK Gesamtpaket beeinhaltet alle STATIK-Module. Ihr persönlicher AC-Code (AktivierungsCode) aktiviert Ihre gewählten Module!
Im folgenden wird die Entwicklung von Version 38.0 auf Version 39.0 beschrieben.
ABiS STATIK- Neues Setup und Update
Installation und Updates haben wir für alle ABIS-Produkte vollständig neu aufgebaut.
Statt vieler Einzelinstallationen gibt es pro Produkt eine Vollinstallation.
Das Setup enthält außerdem eine neue Lizenzvereinbarung; bestehende Installationen der Version 38 werden beim Umstieg sauber entfernt.
Überblick
Neue technologische Basis
Statik und FEM werden mit dem aktuellen Microsoft-Compiler (Visual Studio 2026) erstellt.
Winkelstützmauer
Grundwasser berücksichtigen
Berechnung mit Wasserdruck und Auftrieb
Ergebnisausgabe
FEM-Platte und FEM-Scheibe:
Import aktueller ABIS2D-Pläne
Winkelstützmauer: Grundwasser berücksichtigen

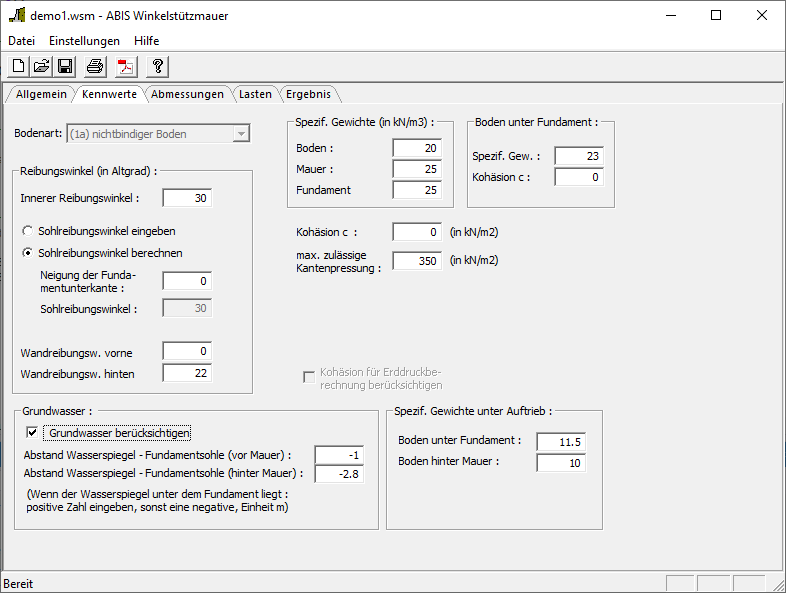

In der Winkelstützmauer können jetzt der seitliche Wasserdruck und der Sohlwasserdruck (Auftrieb) berechnet werden. Die Eingabe erfolgt im Register Kennwerte im neuen Bereich Grundwasser.
Abstand des Wasserspiegels
Abstand des Wasserspiegels vor und hinter der Mauer zur Fundamentsohle – positiv, wenn der Wasserspiegel unter dem Fundament liegt, sonst negativspezifische Gewichte unter Auftrieb
Eigene spezifische Gewichte unter Auftrieb für den Boden unter dem Fundament und hinter der Mauer- Verfügbar mit nationalem Anhang der EN 1997-1 für Österreich oder Deutschland und aktivem Grundbruchnachweis
Plausibilitätsprüfung:
Plausibilitätsprüfung: Der Wasserspiegel vor der Mauer reicht höchstens bis zur Mauerkrone. Wird er höher als hinter der Mauer eingegeben, wird der Wasserspiegel hinter der Mauer automatisch angeglichen- Liegt der Wasserspiegel hinter der Mauer mehr als die doppelte Mauerhöhe über der Fundamentsohle, erscheint ein Warnhinweis
Berechnung mit Wasserdruck und Auftrieb
Grundbruchnachweis
Für den Grundbruchnachweis wird der ungünstigere (höhere) der beiden Wasserspiegel verwendet.Seitliche Wasserdruck
Liegt der Wasserspiegel über der Fundamentsohle, wird der seitliche Wasserdruck vor und hinter der Mauer angesetzt.Gewicht

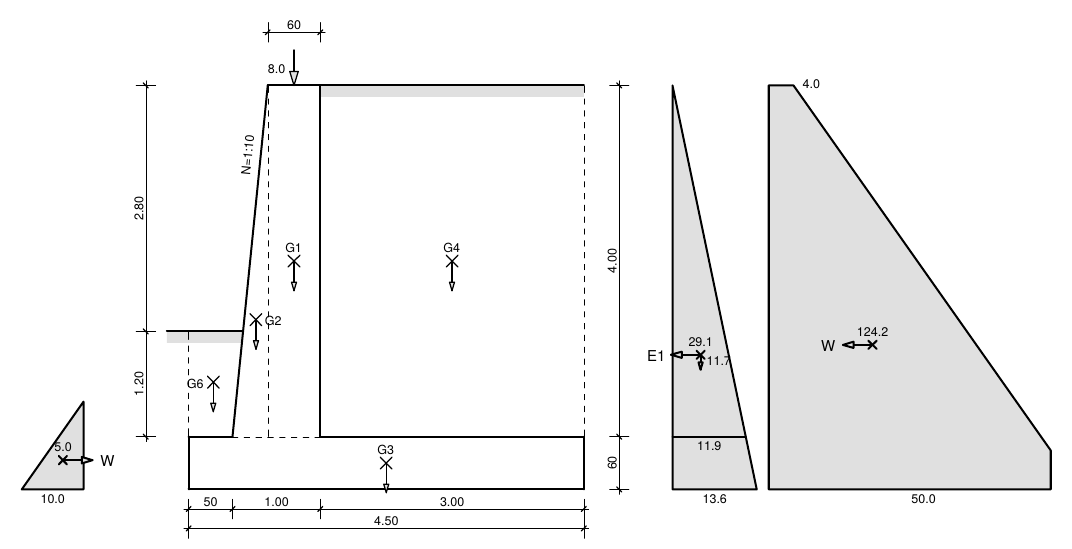

Das Gewicht des Wassers über dem Fundament wird addiert, der Sohlwasserdruck unter der Fundamentsohle als eigene Auftriebskraft abgezogen. Für Mauer und Fundament sind deshalb keine eigenen Gewichte unter Auftrieb einzugeben.- Liegt der Wasserspiegel hinter der Mauer über der Mauerkrone, wird der Wasserdruck als Trapez angesetzt.
- Unterhalb des Wasserspiegels gelten die Gewichte unter Auftrieb – dadurch verringert sich auch der Erddruck. Bei hohem Grundwasserstand steigt der Wasserdruck jedoch deutlich stärker, als der Erddruck abnimmt.
Bemessung
Die Bemessung der Mauer nach Zehntelpunkten sowie von Fundamentvor- und -rücksprung berücksichtigt den Wasserdruck.
Ergebnisausgabe
Grafisch:

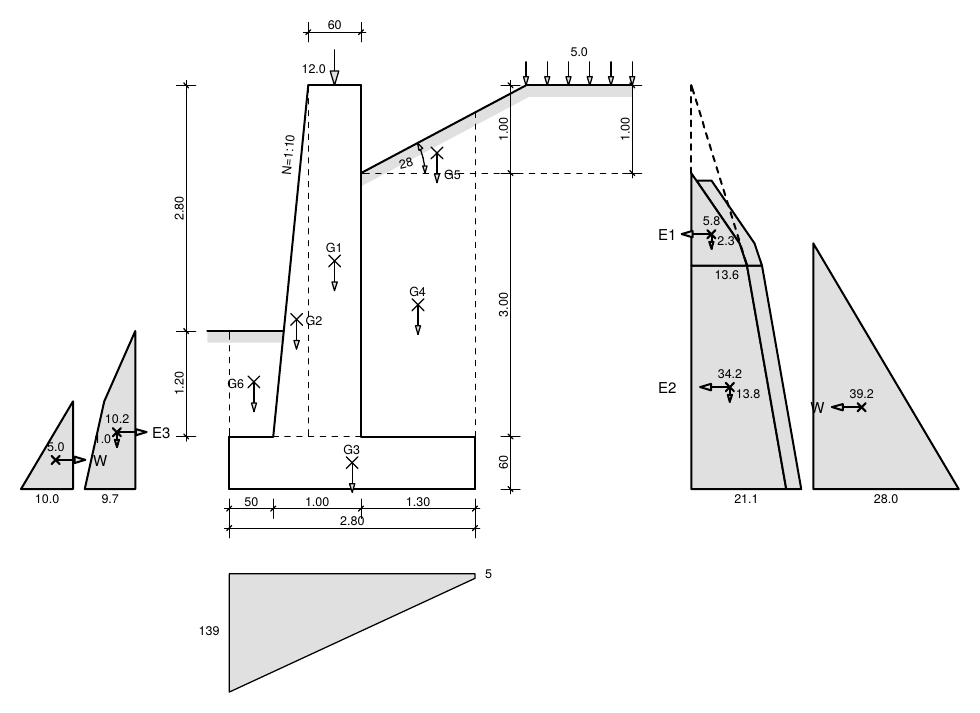

Mit der neuen Option Wasserdruckdiagramme in den Druckoptionen erscheinen die Wasserdruckfiguren links und rechts der Zeichnung – mit Kraftpfeil und Wert (W). Die Erddruckfigur zeigt den Knick am Wasserspiegel. Der Platz für die Diagramme wird beim Ausdruck berücksichtigt; bei sehr hohem Wasserstand empfiehlt sich das Querformat.Numerisch:

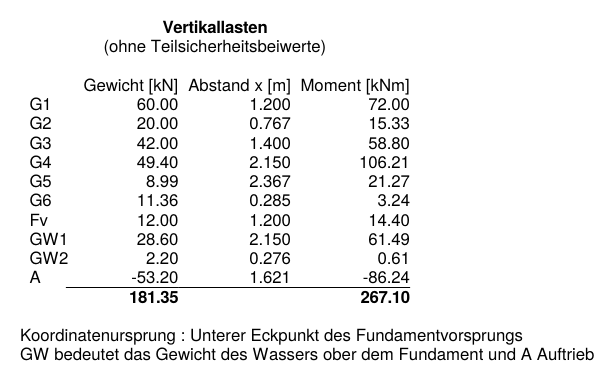

In den Vertikallasten werden das Gewicht des Wassers über dem Fundament (GW) und der Auftrieb (A, negativ) samt Momenten ausgewiesen.Gewicht
Das Gewicht des Wassers über dem Fundament wird addiert, der Sohlwasserdruck unter der Fundamentsohle als eigene Auftriebskraft abgezogen. Für Mauer und Fundament sind deshalb keine eigenen Gewichte unter Auftrieb einzugeben.Wasserdruckbelastung;

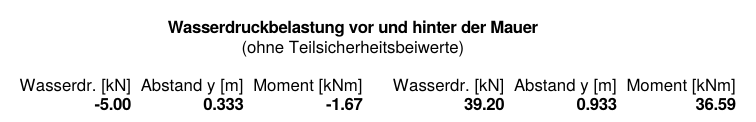

Neuer Abschnitt Wasserdruckbelastung vor und hinter der Mauer mit Kräften, Abständen und Momenten.

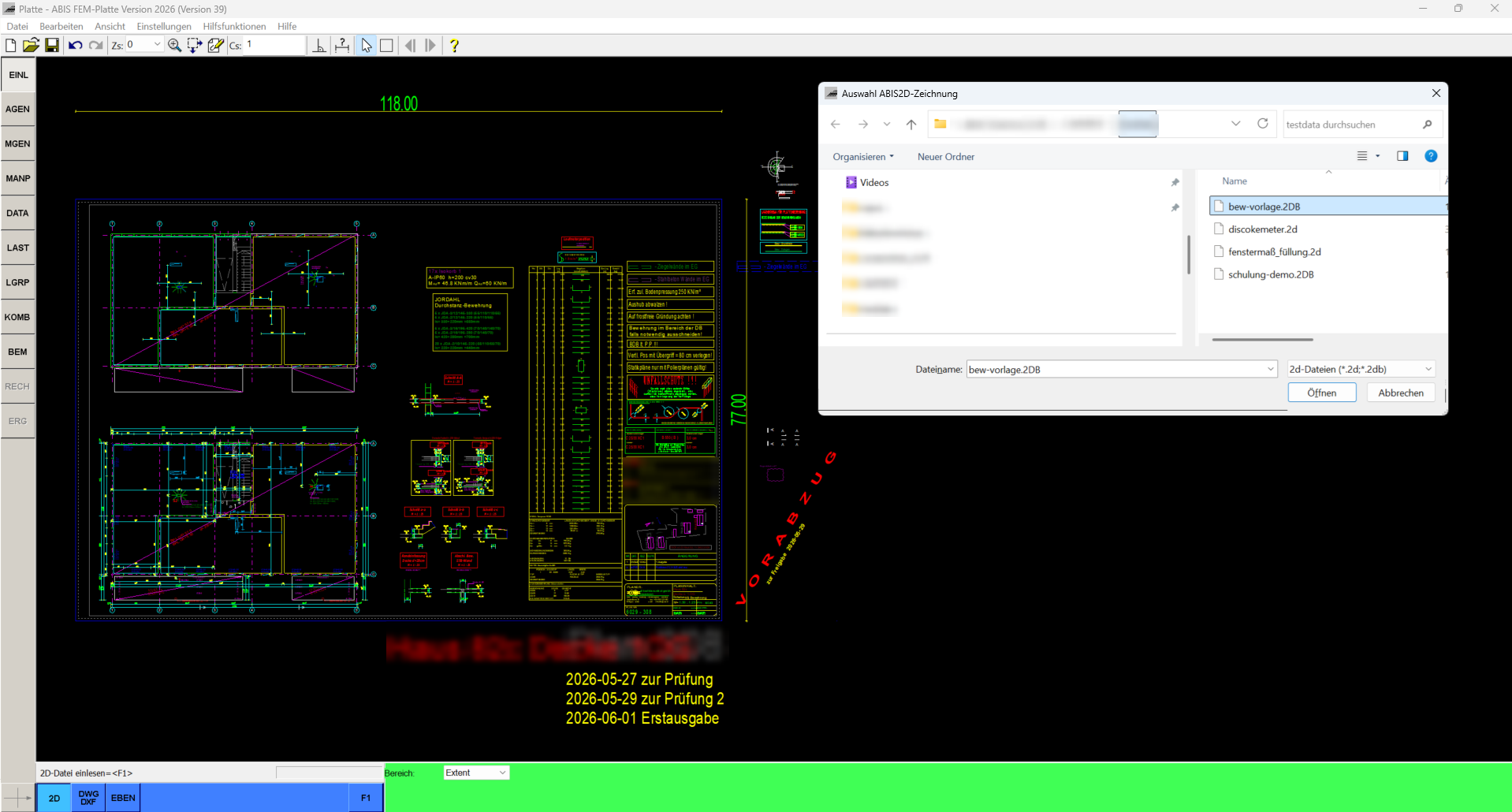

FEM-Platte und FEM-Scheibe: Import aktueller ABIS2D-Pläne
Der Import von ABIS2D-Zeichnungen in FEM-Platte und FEM-Scheibe wurde grundlegend überarbeitet und vervollständigt.
Pläne
Pläne aus ABISPLAN 39 – sowohl .2d-Dateien als auch Bewehrungspläne im Format .2db – können direkt eingelesen werden.- Kompatibel mit den aktuellen Dateiversionen von ABIS2D.
