Layermanagement
Nur mit der Verwendung einer flexiblen Ebeneverwaltung haben Sie die Kontrolle über ihre Projektdaten.
Schnelles Wechseln der Sichtbarkeiten und Ebenezustände, mit Hilfe von Doppelbezeichnungen, Zusammenfassungen von Bereichen oder Bauteilen und der Trennung der Ebeneverwaltung in 3 Bereichen ermöglicht Ihnen ein produktiveres Arbeiten.
-
Nummern & Namen
Ebenensystem mit
doppelter Bezeichnung -
Ebenezustände:
sichtbar / unsichtbar
gesperrt / frei
gefroren / getaut -
Ebenenbünde:
Zusammenfassen
von mehreren Ebenen -
3 Bereiche
mit eigener
Ebenenverwaltung
für die
Sichtbarkeiten

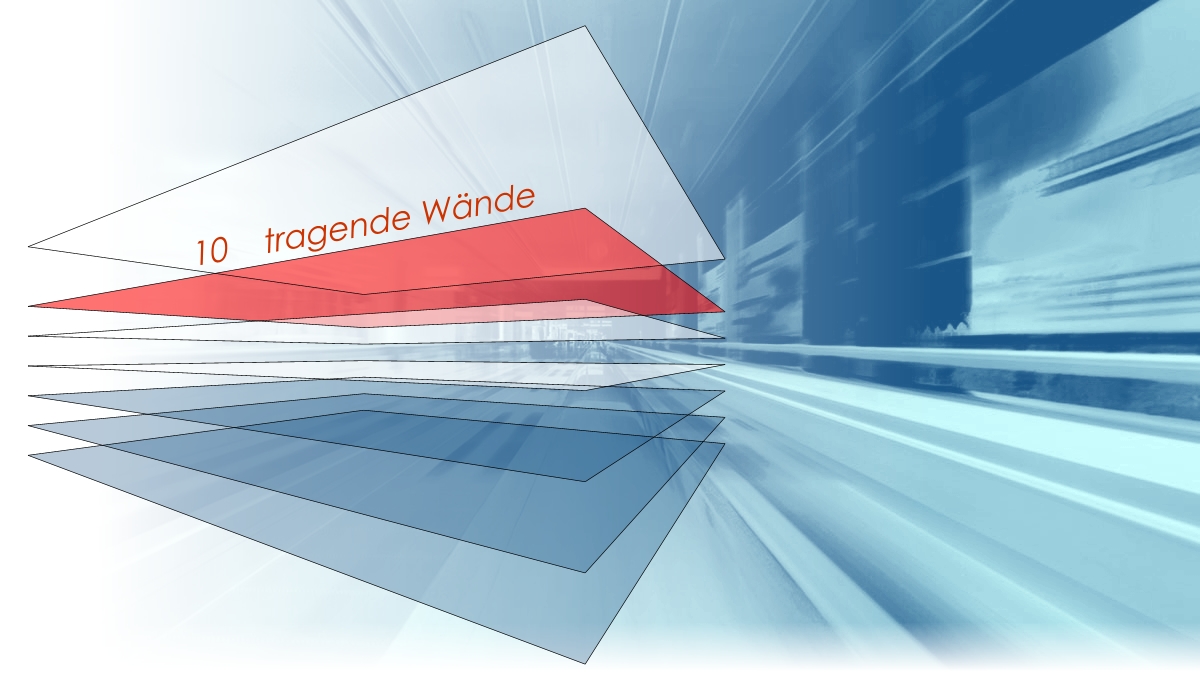

Ebenen mit Namen & Nummern
Das Ebenesystem von ABiSPlan vergibt nicht nur einen eindeutigen Namen sondern zusätzliche eine Nummer; also eine Doppelbezeichnung
Sie können von der doppelten Bezeichnung der Ebenen den doppelten Nutzen ziehen, wenn sie sowohl die Nummern als auch die Namen sinnvoll verwenden. Ein Nummernsystem hat den Vorteil, das es bei intelligenter Nummernvergabe an sich bereits ein Ordnungssystem beinhaltet.
Vor allem beim Import von Dateien kann hier einer Vermischung von Ordnugen vermieden werden.
Weiters lassen sich Ebenen über ihre Nummern schneller ein- & ausblenden oder als aktiver Arbeitslayer bestimmen.

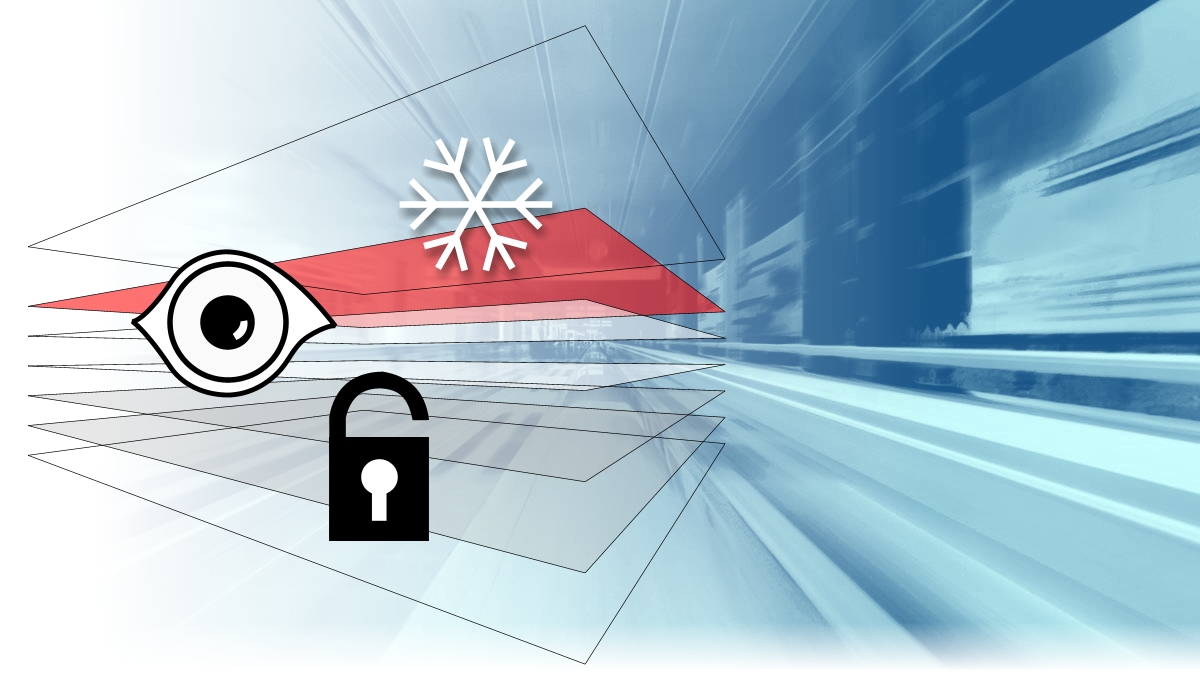

Ebenenzustände & Ebenenattribute:
eingeblendet/ ausgeblendet
gesperrt / frei
Auf einer gesperrten Ebene kann kein Element eingefügt, gelöscht oder manipuliert werden. Die Ebene ist aber ein- & ausblendbar und alle Objekte können mit den Fangfunktionen / Snap angesprungen werden.
gefroren / getaut
Eine gefrorene Ebene ist ausgeschaltet und kann erst eingeschaltet werden, nachdem sie wieder aufgetaut wurde.
Ebenenattribute sind:
Farbe & Linientyp von Ebene
Wahlfarbe & Wahllinientyp
Ebenenfaktor

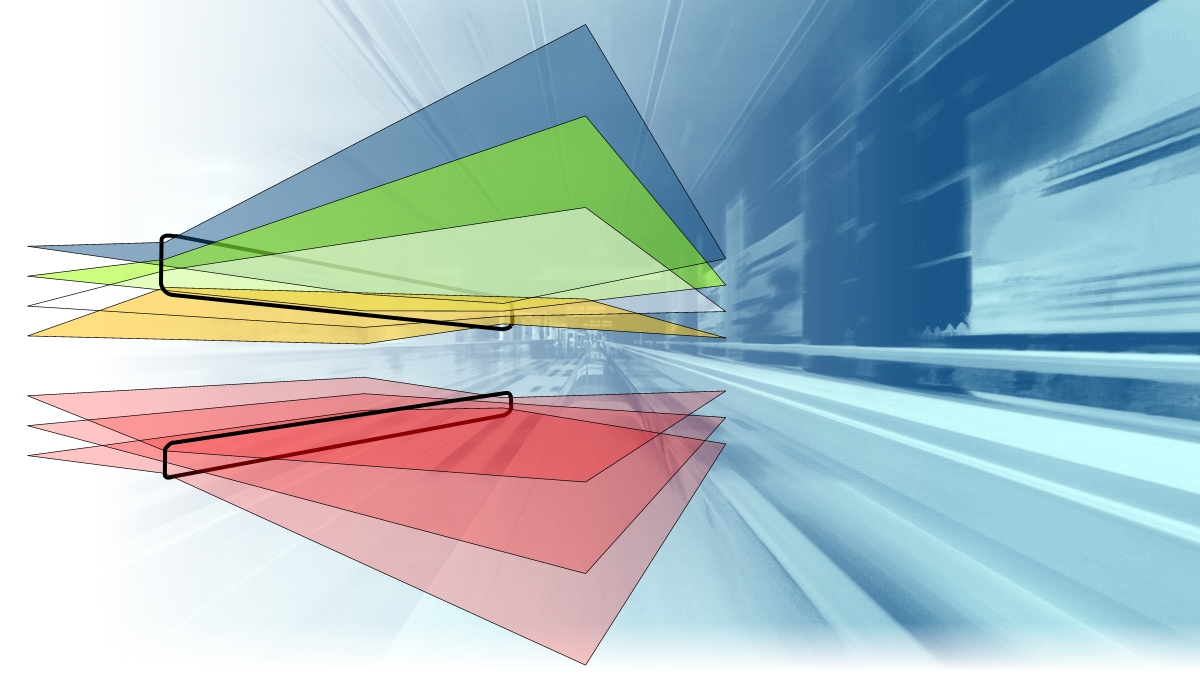

Bündelung von Ebenen
Mit Ebenenbündel können mehrere Layer unter einer frei wählbaren Bezeichnung zusammengefasst werden.
Diese Ebenenbündel dienen als Filter für die Ebenenanzeige und können dazu verwendet werden, gleichzeitig einen Satz von Ebenen anzusprechen.

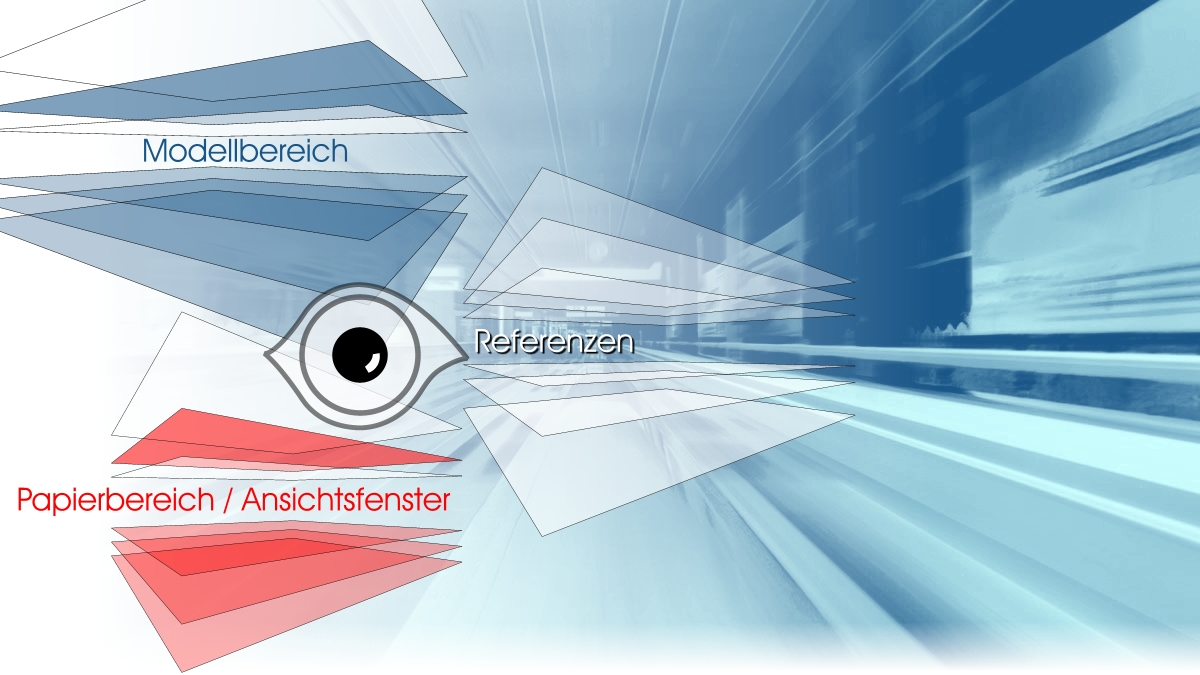

Unterschiedliche Sichtbarkeiten in 3 Bereichen
Unabhängig von einander lassen sich im Modellbereich, in den Ansichtsfenstern im Papierbereich und in den Referenzen
unterschiedliche Sichtbarkeiten festlegen.
Sie bestimmen was Sie zum Arbeiten brauchen oder exportieren wollen.
Vor allem in den Ansichtsfenstern des Papierbereiches bestimmen Sie Sichtbarkeiten dem Maßstab oder Projektfortschritt entsprechend.
Für die Referenzen gilt das Selbe:
Nur was sie wirklich brauchen, wird in jeder einzelnen Referenz tabellarisch bestimmt, unabhängig vom
der eingestellten Sichtbarkeit im Modellbereich.
